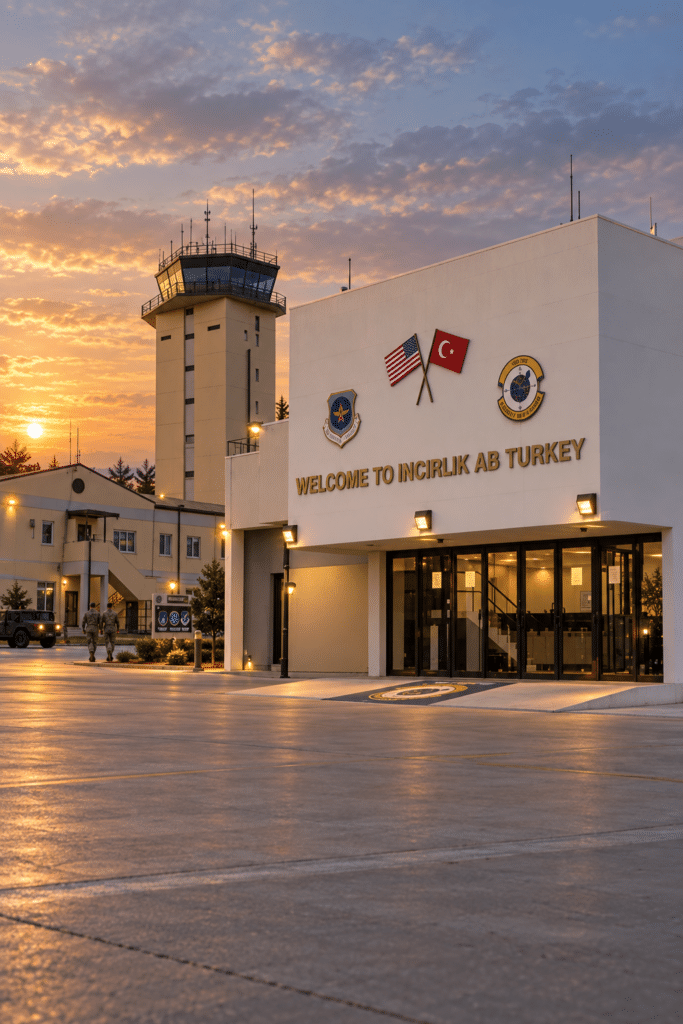

قاعدة إنجرليك الجوية منشأة عسكرية في أضنة بتركيا. وقد وفّرت Devpan لمنشآت القاعدة لوحة التوزيع الرئيسية ومراكز التحكم بالمحركات ولوحات التوزيع الفرعية والتعويض والإنارة.
البطاقة الكهربائية للمشروع
- الموقعأضنة، تركيا
- نوع المبنىمنشأة عسكرية
- القدرة المركبة≈ 3,200 kVA
- تهيئة المحولات2 × 1,600 kVA
- التيار الاسمي للقضبان الرئيسية2 × 2,500 A
- تيار التحمل قصير الأمد (Icw)65 kA / 1 s
- نطاق Devpanلوحات الجهد المنخفض والهندسة والتنسيق في الموقع
- معيار التحققIEC 61439-1, IEC 61439-2
عن المشروع
تتكون منشآت القواعد العسكرية من مبانٍ خدمية وورش فنية ومخازن ومساكن ومبانٍ مساندة موزعة على مساحة واسعة، ويجب أن يعمل كثير منها على مدار الساعة. ويرفع صيف أضنة الطويل وشديد الحرارة أحمال التبريد ودرجة الحرارة داخل اللوحات. وتُعد التغذية المستقلة عند انقطاع الشبكة والعزل السريع للأعطال وقصر زمن الصيانة من معايير التصميم الأساسية لمثل هذه المنشآت.
في منشآت بهذا الحجم يتمثل النهج النموذجي في لوحة توزيع رئيسية بقسمين بتيار يقارب 2 × 2,500 أمبير يغذيها محولان، مع تجميع الأحمال ذات الأولوية في قسم قضبان مخصص. ويتولى مولد بقدرة تقارب 1,000 ك.ف.أ الخدمات الحرجة عبر نظام تحويل تلقائي. تدير مراكز التحكم محركات المضخات والتهوية والتبريد، وتغذي اللوحات الفرعية المباني المختلفة، فيما تدعم لوحات التعويض والإنارة كفاءة الطاقة.
نطاق أعمال Devpan وبنية اللوحات
يشمل نطاق Devpan التوزيع منخفض الجهد لمنشآت القاعدة، من اللوحة الرئيسية حتى تغذية المباني والمحركات.
- لوحة التوزيع الرئيسية (DevPanel): قسمان بتيار 2 × 2,500 أمبير مع قاطع ربط، 65 ك.أ / 1 ث، شكل الفصل الداخلي Form 3b – Form 4a، قسم أولوية وتحويل إلى المولد.
- مراكز التحكم بالمحركات (DevControl): مخارج بادئات ومحولات تردد لأنظمة الضخ والتهوية والتبريد.
- لوحات التوزيع الفرعية (DevBox): تغذية المباني الخدمية والورش والمباني المساندة.
- لوحات تصحيح معامل القدرة (DevComp): تعويض مع ملفات خانقة للتوافقيات.
- لوحات الإنارة (DevPower): دوائر الإنارة الداخلية والمحيطية وإنارة الطوارئ.
التهيئة التقنية
| القدرة المركبة | ≈ 3,200 kVA |
|---|---|
| تهيئة المحولات | 2 × 1,600 kVA |
| مستوى الجهد المتوسط | 34.5 kV |
| الجهد المنخفض / التردد | 400 / 230 V, 50 Hz |
| التيار الاسمي للقضبان الرئيسية | 2 × 2,500 A |
| تيار التحمل قصير الأمد (Icw) | 65 kA / 1 s |
| شكل الفصل الداخلي | Form 3b – Form 4a |
| درجة الحماية (IP) | IP31 – IP41 |
| الدعم بمولدات الديزل | 1 × 1,000 kVA |
| معيار التحقق | IEC 61439-1, IEC 61439-2 |
منتجات Devpan المستخدمة في هذا المشروع
مسائل هندسية خاصة بالمشروع
فصل الأحمال ذات الأولوية
تُجمع أحمال الخدمات الحرجة في قسم قضبان مستقل، وعند تشغيل المولد يُغذّى هذا القسم فقط لاستخدام قدرته بكفاءة.
التصميم للمناخ الحار
تُخفّض القيم الاسمية للقضبان والأجهزة مراعاةً لحرارة الصيف المرتفعة، وتُخطط تهوية غرف الكهرباء وفقًا لذلك.
العزل السريع للأعطال
يضمن تنسيق الحماية الانتقائية أن يفصل العطل في مبنى ما المخرج الخاص به فقط.
الإنارة المحيطية
تُغذّى الإنارة المحيطية والأمنية من دوائر منفصلة مدعومة بالمولد ومُتحكم بها زمنيًا.
الأسئلة الشائعة
ما القدرة المركبة لقاعدة إنجرليك الجوية؟
في منشآت قاعدة عسكرية بهذا الحجم تبلغ القدرة المركبة نحو 3,200 ك.ف.أ، مع تكوين نموذجي للمحولات 2 × 1,600 ك.ف.أ. ويُخطط عادةً لتيار القضبان الرئيسية عند 2 × 2,500 أمبير، والجهد المتوسط 34.5 ك.ف، وقدرة المولد نحو 1 × 1,000 ك.ف.أ.
كيف يعمل التحويل إلى المولد؟
عند فقدان جهد الشبكة يشغّل نظام التحويل التلقائي المولد ويغذي قسم الأولوية خلال ثوانٍ، وعند عودة الشبكة يُعاد الحمل إليها بشكل متحكم فيه.
ما دور مراكز التحكم بالمحركات في منشآت القاعدة؟
تُجمع بادئات محركات المضخات والمراوح والتبريد في موقع واحد، مما يسهّل تحديد الأعطال والصيانة ويتيح المراقبة المركزية للمحركات.
مشاريع مرجعية مشابهة

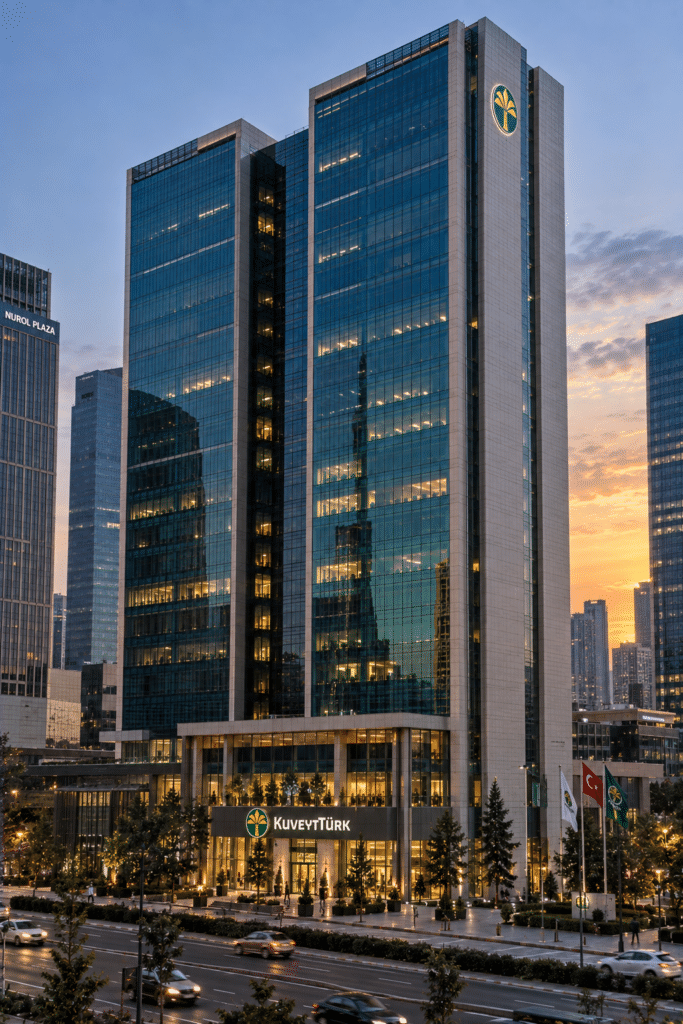

مكتب Kuveyt Türk في ماسلاكمبنى مكاتب · إسطنبول، تركيا
