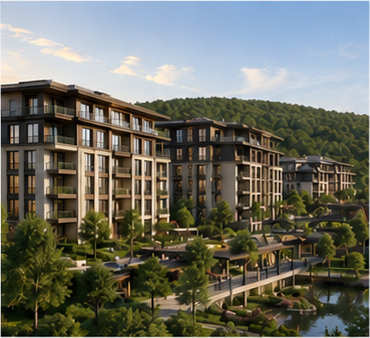

Sinpaş Aydos Country مجمع منخفض الكثافة من وحدات الفلل والمساكن يجاور نسيجًا حرجيًا. وقد صنّعت Devpan في هذا المشروع التوزيع الرئيسي المركزي ولوحات التوزيع الوسيطة في الموقع وخطوط الإضاءة الممتدة على مساحات خضراء واسعة.
البطاقة الكهربائية للمشروع
- الموقعإسطنبول، تركيا
- نوع المبنىفلل ومجمع سكني
- القدرة المركبة≈ 3,200 kVA
- تهيئة المحولات2 × 1,600 kVA
- التيار الاسمي للقضبان الرئيسية2 × 2,500 A
- تيار التحمل قصير الأمد (Icw)65 kA / 1 s
- نطاق Devpanلوحات الجهد المنخفض والهندسة والتنسيق في الموقع
- معيار التحققIEC 61439-1, IEC 61439-2
عن المشروع
تواجه المنشأة الكهربائية في المجمعات منخفضة الكثافة المجاورة للمساحات الطبيعية صعوبتين أساسيتين: طول المسافة بين نقاط التغذية وظروف الوسط الخارجي. وعند اجتماع العاملين يصبح منطق التوزيع المعتاد في مشروع سكني قاصرًا.
وفي Sinpaş Aydos Country تعمل اللوحة الرئيسية المركزية مع نقاط وسيطة موزَّعة داخل الموقع. وتغذّي هذه النقاط مجموعات الفلل والمرافق الاجتماعية، ولكل نقطة مرحلة حمايتها وقياسها. أما اللوحات الموضوعة في العراء فتُخطَّط لها معالجة سطح الهيكل والتحكم في التكاثف على حدة. وتُجمع إضاءة الأمن ونقاط تغذية الكاميرات على خط منفصل يمتد على محيط المجمع.
نطاق أعمال Devpan وبنية اللوحات
يمتد نطاق Devpan من التوزيع الرئيسي المركزي إلى اللوحات الوسيطة في الموقع وتغذية المرافق الاجتماعية وأمن المحيط.
- لوحات التوزيع الرئيسية (DevPanel): فئة 2,500 أمبير، تحمّل 65 ك.أ / ثانية، توزيع مركزي مع ترتيب رابط للقضبان.
- لوحات التوزيع الوسيطة في الموقع (DevBox): مرحلة وسيطة بقياس منفصل تغذّي مجموعات الفلل.
- لوحات إضاءة تنسيق الموقع والمحيط (DevPower): إضاءة الطرق والحدائق والأمن ونقاط تغذية الكاميرات.
- تغذية المرافق الاجتماعية: خطوط محمية بصورة منفصلة لمبنى النادي وغرفة تقنيات المسبح والمساحات الرياضية.
- تصحيح معامل القدرة (DevComp): تصحيح متدرّج بخطوات صغيرة يناسب الحِمل المنخفض والمتغيّر.
التهيئة التقنية
| القدرة المركبة | ≈ 3,200 kVA |
|---|---|
| تهيئة المحولات | 2 × 1,600 kVA |
| مستوى الجهد المتوسط | 34.5 kV |
| الجهد المنخفض / التردد | 400 / 230 V, 50 Hz |
| التيار الاسمي للقضبان الرئيسية | 2 × 2,500 A |
| تيار التحمل قصير الأمد (Icw) | 65 kA / 1 s |
| شكل الفصل الداخلي | Form 3b |
| درجة الحماية (IP) | IP31 – IP41 |
| الدعم بمولدات الديزل | 1 × 1,000 kVA |
| معيار التحقق | IEC 61439-1, IEC 61439-2 |
منتجات Devpan المستخدمة في هذا المشروع
مسائل هندسية خاصة بالمشروع
استمرارية تغذية أمن المحيط
تُجمع الكاميرات والحواجز وإضاءة المحيط على خط محمي بصورة منفصلة يُنقل إلى التغذية المدعومة بالمولد، فلا يتأثر نظام الأمن بالانقطاع.
تنسيق الحماية على المسافات الطويلة
كلما زادت المسافة بين نقاط التغذية انخفض تيار العطل. وتُختار ضبطيات الحماية بحيث يُكشف العطل في أبعد نقطة كشفًا موثوقًا.
الهيكل الخارجي والتكاثف
الرطوبة مرتفعة في المناطق المجاورة للنسيج الحرجي، فيُمنع التكاثف بسخان داخل الهيكل وتهوية بمرشّحات، وتُختار معالجة السطح لتقاوم التآكل.
فصل حِمل المرافق الاجتماعية
يُغذّى المسبح والمساحة الرياضية ومبنى النادي من خطوط بقياس منفصل، لأن استمرارية هذه الأحمال وطابعها غير الفعّال يختلفان عن الخطوط السكنية.
الأسئلة الشائعة
لماذا تُعاد ضبطيات الحماية في المجمعات الواسعة؟
لأن ممانعة الكابل تزداد كلما ابتعدنا عن نقطة التغذية فينخفض تيار العطل. وقد لا تكشف حمايةٌ مضبوطة لمسافة قصيرة عطلًا في أبعد نقطة بالسرعة الكافية، ولذلك يُتحقَّق من عتبات الحماية على أساس أبعد نقطة.
لماذا تُغذّى أنظمة أمن المحيط من المولد؟
لأن انقطاع الكاميرات والحواجز وإضاءة المحيط يفتح ثغرة أمنية في المجمع. ونقل هذا الخط إلى التغذية المدعومة بالمولد يُبقي نظام الأمن عاملًا أثناء انقطاع الشبكة.
ما القدرة المركبة لمجمع Sinpaş Aydos Country؟
تبلغ القدرة المركبة في مجمع فلل ومساكن بهذا الحجم نحو 3,200 ك.ف.أ بتهيئة محوّلات نموذجية 2 × 1,600 ك.ف.أ. ويُخطَّط تيار القضبان الرئيسية عند 2 × 2,500 أمبير.
