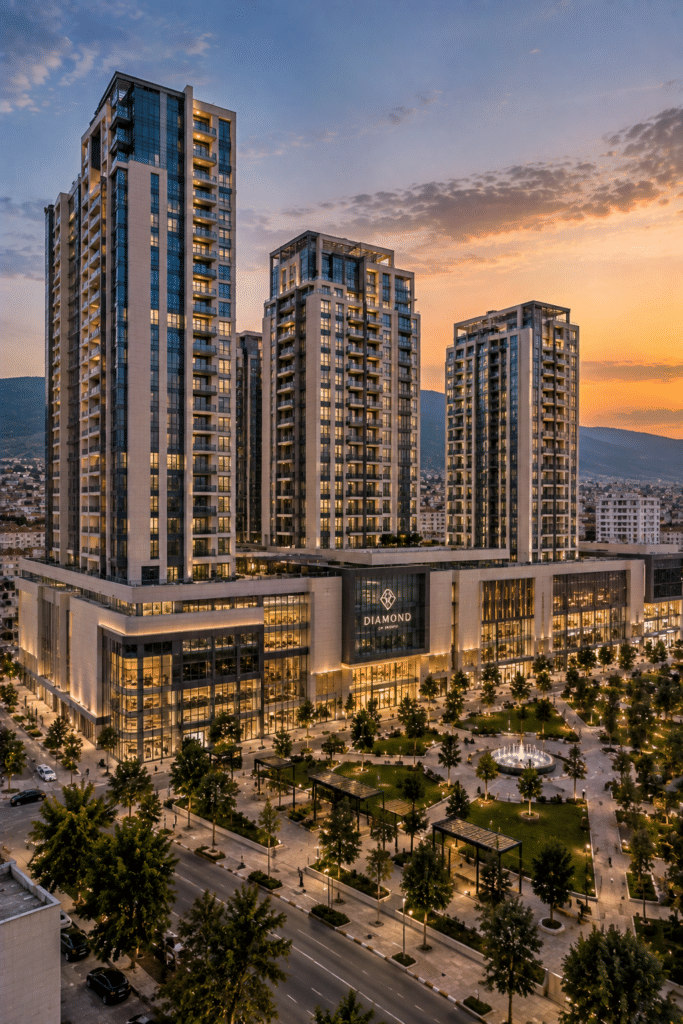

مشروع التطوير متعدد الاستخدامات في سكوبيه مشروع حضري في عاصمة مقدونيا الشمالية يجمع عدة استخدامات. وقد وفّرت Devpan لوحات التوزيع الرئيسية ولوحات المناطق والطوابق وأنظمة تصحيح معامل القدرة ولوحات الإنارة.
البطاقة الكهربائية للمشروع
- الموقعسكوبيه، مقدونيا الشمالية
- نوع المبنىمشروع متعدد الاستخدامات
- القدرة المركبة≈ 6,400 kVA
- تهيئة المحولات4 × 1,600 kVA
- التيار الاسمي للقضبان الرئيسية2 × 3,200 A
- تيار التحمل قصير الأمد (Icw)65 kA / 1 s
- نطاق Devpanلوحات الجهد المنخفض والهندسة والتنسيق في الموقع
- معيار التحققIEC 61439-1, IEC 61439-2
عن المشروع
في المشاريع متعددة الاستخدامات تتشارك المحلات التجارية والمكاتب والمساكن والمساحات العامة بنية كهربائية واحدة، رغم اختلاف ساعات التشغيل وطبيعة الأحمال ومدى تحمّل الانقطاع لكل منها. ويولّد المناخ القاري في سكوبيه موسمي ذروة منفصلين: التدفئة شتاءً والتبريد صيفاً. كما أن المنطقة نشطة زلزالياً، لذا يجب تركيب هياكل اللوحات وأنظمة القضبان مع مراعاة الأحمال الزلزالية. ويُعد القياس لكل مستخدم وتوزيع مسؤوليات التشغيل من المدخلات الأساسية للتصميم.
في مشروع بهذا الحجم تتكون البنية النموذجية من أربعة محولات بقدرة 1,600 ك.ف.أ بتغذية 10 ك.ف، وقسمين مستقلين من القضبان الرئيسية بتيار 3,200 أمبير. ويُجمع كل استخدام في مجموعة مخارج خاصة به، بينما يتيح قاطع الربط نقل الحمل أثناء الصيانة أو عند عطل محول. وتتولى مولدات بقدرة نحو 2 × 1,250 ك.ف.أ أحمال السلامة والأحمال المشتركة ذات الأولوية. ويسمح شكل الفصل الداخلي Form 4a – 4b لكل جهة تشغيل بالعمل باستقلالية، في حين توازن لوحات DevComp القدرة الردّية.
نطاق أعمال Devpan وبنية اللوحات
يمتد نطاق Devpan من محطات التحويل إلى لوحات كل استخدام وإنارة المساحات العامة الخارجية.
- لوحة التوزيع الرئيسية (DevPanel): عادةً 2 × 3,200 أمبير، 65 ك.أ / 1 ث، شكل الفصل الداخلي Form 4a – Form 4b، مع قاطع ربط وتحويل إلى المولد.
- لوحات المناطق والطوابق (DevBox): توزيع فرعي بعدادات منفصلة للمناطق التجارية والمكتبية والسكنية.
- تصحيح معامل القدرة (DevComp): تعويض تلقائي متدرج يتكيف مع أحمال التدفئة والتبريد الموسمية.
- لوحات الإنارة والقوى (DevPower): تحكم بالتوقيت والسيناريوهات في إنارة الساحة والممرات والواجهات والمواقف.
- تغذية أنظمة السلامة: دوائر الحريق وسحب الدخان والإنارة الطارئة مدعومة بمولدات بنحو 2 × 1,250 ك.ف.أ.
التهيئة التقنية
| القدرة المركبة | ≈ 6,400 kVA |
|---|---|
| تهيئة المحولات | 4 × 1,600 kVA |
| مستوى الجهد المتوسط | 10 kV |
| الجهد المنخفض / التردد | 400 / 230 V, 50 Hz |
| التيار الاسمي للقضبان الرئيسية | 2 × 3,200 A |
| تيار التحمل قصير الأمد (Icw) | 65 kA / 1 s |
| شكل الفصل الداخلي | Form 4a – Form 4b |
| درجة الحماية (IP) | IP31 – IP41 |
| الدعم بمولدات الديزل | 2 × 1,250 kVA |
| معيار التحقق | IEC 61439-1, IEC 61439-2 |
منتجات Devpan المستخدمة في هذا المشروع
مسائل هندسية خاصة بالمشروع
الفصل حسب الاستخدام
تُجمع الأحمال التجارية والمكتبية والسكنية في أقسام قضبان أو مجموعات مخارج منفصلة لتسهيل القياس وإدارة الأعطال.
الذروات الموسمية
تُحلَّل ذروتا التدفئة والتبريد كلٌّ على حدة، ويُتحقق من قدرة المحولات لكلا السيناريوهين.
التركيب المقاوم للزلازل
تُثبَّت الهياكل بالأرضية والجدار، وتُستخدم وصلات مرنة للقضبان والكابلات لامتصاص حركة الزلازل.
إنارة المساحات العامة
تُدار إنارة الساحة وممرات المشاة بساعات فلكية وسيناريوهات لتوفير الطاقة.
الأسئلة الشائعة
ما القدرة المركبة لمشروع سكوبيه متعدد الاستخدامات؟
في مشروع متعدد الاستخدامات بهذا الحجم تبلغ القدرة المركبة نحو 6,400 ك.ف.أ، مع تكوين نموذجي للمحولات 4 × 1,600 ك.ف.أ. ويُخطَّط لقضبان التوزيع الرئيسية عادةً بتيار 2 × 3,200 أمبير وتيار تحمّل 65 ك.أ / 1 ث، بجهد متوسط 10 ك.ف ومولدات بنحو 2 × 1,250 ك.ف.أ.
لماذا يُفضَّل شكل الفصل الداخلي Form 4 في المشاريع متعددة الاستخدامات؟
توجد مخارج كل مستخدم في حجرات منفصلة، فلا تؤدي أعمال الصيانة أو التعديل لدى أحدهم إلى قطع التغذية عن الآخرين.
ما الذي يجب مراعاته للوحات في المناطق الزلزالية؟
التثبيت الجيد للهياكل وتأمين المعدات الداخلية وتوفير مرونة في وصلات القضبان أو الكابلات التي تعبر فواصل التمدد في المبنى.
مشاريع مرجعية مشابهة
مشروع ENKA Palmiyeمشروع متعدد الاستخدامات ·

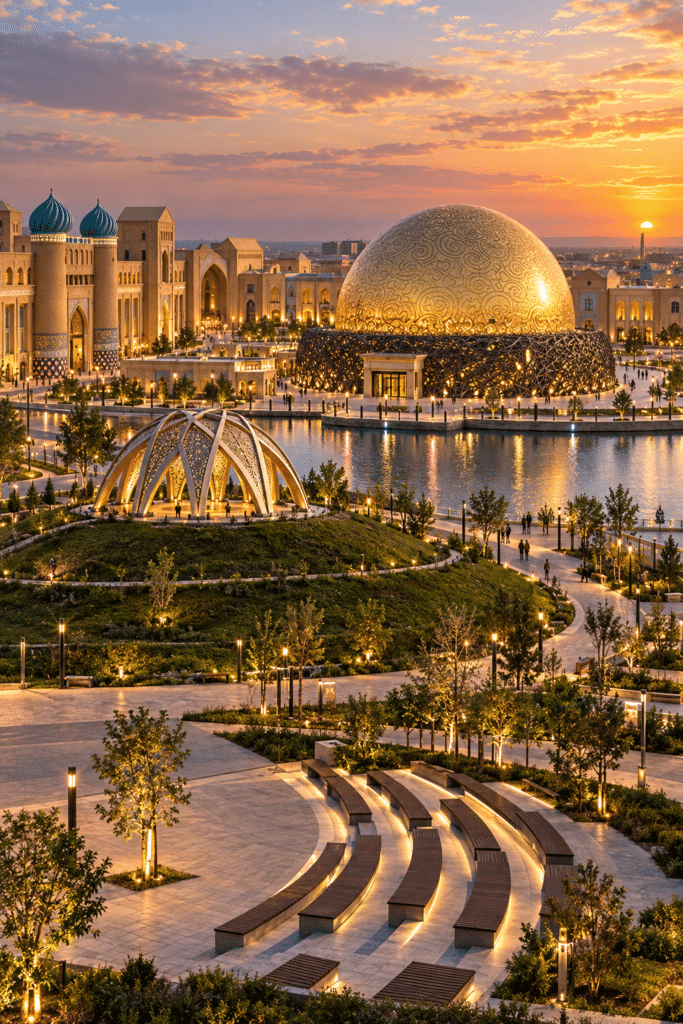

مشروع تركستانمشروع متعدد الاستخدامات · تركستان، كازاخستان

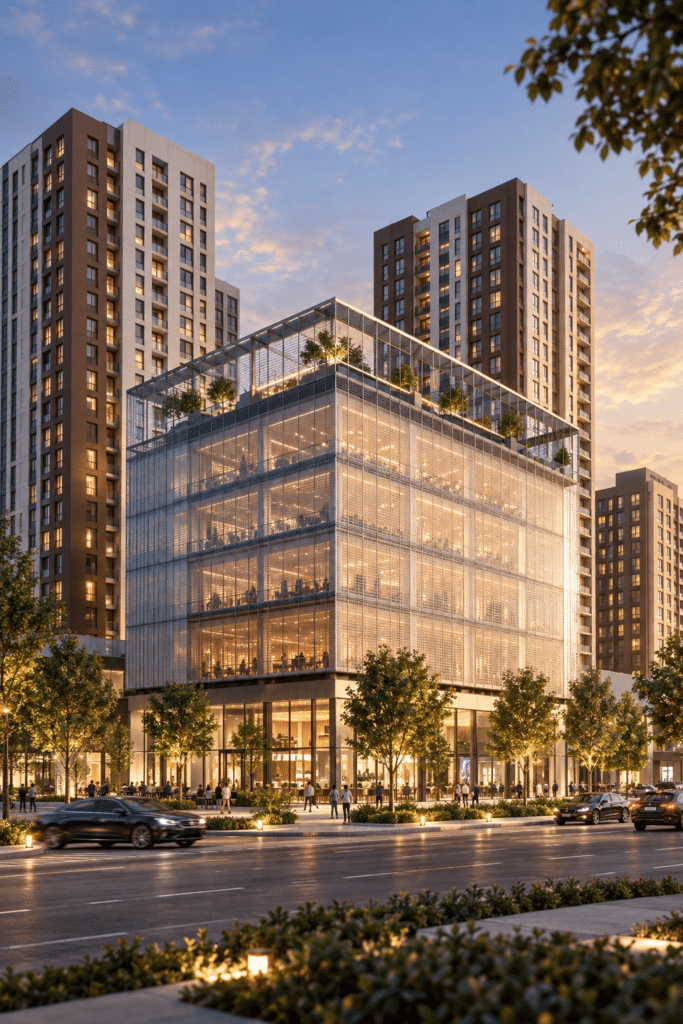

مشروع SKP Dahoمشروع متعدد الاستخدامات · أوزبكستانهل لديك مشروع بحجم مماثل؟
