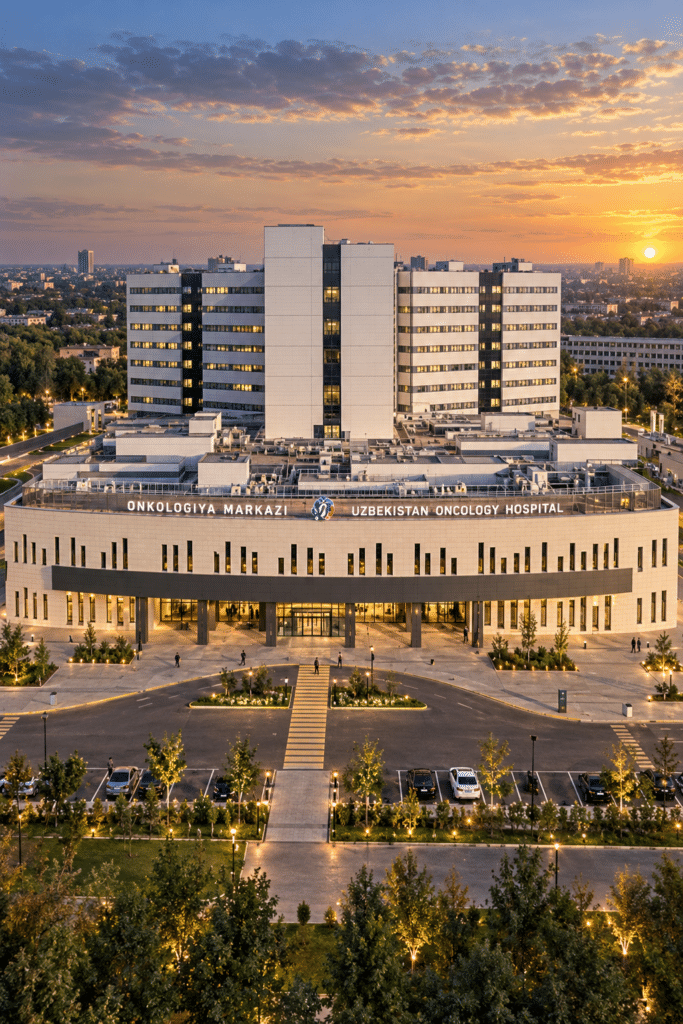

Онкологическая больница в Узбекистане — специализированное медицинское учреждение для диагностики и лечения онкологических заболеваний. Devpan поставил ГРЩ, MCC инженерных систем, этажные щиты, установки компенсации и щиты освещения.
Электротехнический паспорт проекта
- РасположениеУзбекистан
- Тип объектаБольница
- Установленная мощность≈ 3 200 kVA
- Конфигурация трансформаторов2 × 1 600 kVA
- Номинальный ток главных шин2 × 2 500 A
- Ток кратковременной выдержки (Icw)65 kA / 1 s
- Объём DevpanНизковольтные щиты, инженерия и координация на площадке
- Стандарт подтвержденияIEC 61439-1, IEC 61439-2 (ГОСТ Р МЭК 61439)
О проекте
Онкологическая больница питает более чувствительные нагрузки, чем многопрофильный стационар. Оборудование лучевой терапии и диагностические системы — КТ, МРТ, ПЭТ — потребляют большие импульсные мощности и чувствительны к провалам напряжения и гармоникам, а прерванный сеанс лечения напрямую нарушает график пациентов. Зоны приготовления химиопрепаратов и чистые помещения требуют точной и непрерывной вентиляции. Жаркое сухое лето Узбекистана увеличивает нагрузку климатических систем, а колебания напряжения в сети делают защиту медицинского оборудования отдельной проектной задачей.
Для онкологической больницы такого масштаба типовая схема — трансформаторы порядка 2 × 1 600 кВА от сети 10 кВ и выделенные линии для диагностического оборудования и лучевой терапии. ГРЩ DevPanel с шинами 2 × 2 500 А, стойкостью 65 кА / 1 с и разделением Form 3b – Form 4a отделяет эти чувствительные нагрузки от общих. ДГУ около 1 000 кВА принимает аварийную и ответственную секции, а ИБП обеспечивают бесперебойность чувствительного оборудования. Чиллерами, приточными установками и вентиляторами чистых помещений управляют MCC DevControl; распределение дополняют DevBox, DevComp и DevPower.
Объём поставки Devpan и архитектура щитов
Поставка Devpan охватывает распределение больницы — от ГРЩ до линий медицинского оборудования и MCC инженерных систем.
- ГРЩ (DevPanel): шины 2 × 2 500 А, 65 кА / 1 с, Form 3b – Form 4a, выделенные линии диагностики и лучевой терапии, АВР от ДГУ.
- MCC инженерных систем (DevControl): центры управления двигателями чиллеров, приточных установок, вентиляторов чистых помещений и насосов.
- Этажные щиты и щиты отделений (DevBox): распределение IP31 – IP41 для клинических отделений, химиотерапии и лабораторий.
- Компенсация реактивной мощности (DevComp): установки с дросселями для диагностических систем и частотных приводов.
- Щиты освещения (DevPower): управление освещением коридоров, зон ожидания и территории.
Техническая конфигурация
| Установленная мощность | ≈ 3 200 kVA |
|---|---|
| Конфигурация трансформаторов | 2 × 1 600 kVA |
| Уровень среднего напряжения | 10 kV |
| Низкое напряжение / частота | 400 / 230 V, 50 Hz |
| Номинальный ток главных шин | 2 × 2 500 A |
| Ток кратковременной выдержки (Icw) | 65 kA / 1 s |
| Форма внутреннего разделения | Form 3b – Form 4a |
| Степень защиты (IP) | IP31 – IP41 |
| Резервирование ДГУ | 1 × 1 000 kVA |
| Стандарт подтверждения | IEC 61439-1, IEC 61439-2 (ГОСТ Р МЭК 61439) |
Продукция Devpan, применённая в проекте
Инженерные особенности проекта
Линии медицинского оборудования
Оборудование лучевой терапии и диагностики питается по выделенным линиям от ГРЩ, поэтому его набросы нагрузки не передаются другим отделениям.
Качество электроэнергии
Гармоники и провалы напряжения ограничиваются компенсацией с дросселями, контролем напряжения и ИБП для чувствительных нагрузок.
Вентиляция чистых помещений
Вентиляторы зон приготовления химиопрепаратов и чистых помещений питаются от приоритетной секции, что сохраняет перепады давления без перерывов.
Поэтапная загрузка ДГУ
При аварии сначала восстанавливаются ответственные нагрузки, затем поэтапно крупные инженерные системы, чтобы не перегрузить ДГУ.
Часто задаваемые вопросы
Какова установленная мощность онкологической больницы в Узбекистане?
Для онкологической больницы такого масштаба установленная мощность составляет порядка 3 200 кВА при типовой конфигурации трансформаторов 2 × 1 600 кВА. Главные шины обычно рассчитаны на 2 × 2 500 А при стойкости 65 кА / 1 с; среднее напряжение — 10 кВ, резерв — ДГУ около 1 × 1 000 кВА.
Почему лучевую терапию и диагностику питают отдельно?
Эти аппараты потребляют кратковременные броски тока и чувствительны к качеству напряжения. Выделенные линии защищают их от помех других нагрузок и не дают их собственным провалам напряжения влиять на другие отделения.
Какими системами управляют MCC в онкологической больнице?
Как правило, чиллерами и градирнями, приточно-вытяжными установками, вытяжными вентиляторами чистых помещений и лабораторий, компрессорами медицинских газов и сантехническими насосами.
