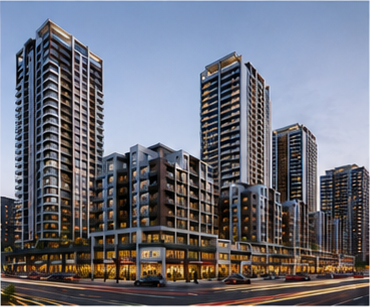

Tempo City Suryapı — проект смешанного назначения, где на первых этажах жилых корпусов расположена насыщенная торговая ось. Devpan изготовил главные распределительные щиты и схему питания торговых блоков, рассчитанную на смену арендаторов.
Электротехнический паспорт проекта
- РасположениеСтамбул, Турция
- Тип объектаМногофункциональный комплекс
- Установленная мощность≈ 4 800 kVA
- Конфигурация трансформаторов3 × 1 600 kVA
- Номинальный ток главных шин2 × 2 500 A
- Ток кратковременной выдержки (Icw)65 kA / 1 s
- Объём DevpanНизковольтные щиты, инженерия и координация на площадке
- Стандарт подтвержденияIEC 61439-1, IEC 61439-2 (ГОСТ Р МЭК 61439)
О проекте
Самая заметная особенность торговых осей первого этажа в том, что границы блоков меняются со временем. Два небольших магазина могут объединиться в один, а крупный блок — разделиться. Электрическая инфраструктура должна отрабатывать эти изменения, не затрагивая главное распределение.
В Tempo City Suryapı для торговой оси выделена отдельная питающая линия, а щиты блоков на ней спроектированы с возможностью последующего увеличения числа отходящих линий. Каждый блок измеряется отдельно; последовательность ввода в эксплуатацию разбита на этапы по графику открытия магазинов. Жилые корпуса питаются независимо от торговой оси, поэтому работы на торговой стороне не затрагивают жилых абонентов.
Объём поставки Devpan и архитектура щитов
Объём Devpan охватывает цепь от главного распределения до щитов жилых корпусов и щитов торговых блоков.
- Главные распределительные щиты (DevPanel): класс 2 500 А, 65 кА / 1 с, главное распределение с раздельными отходящими линиями для жилья и торговой оси.
- Щиты торговых блоков (DevBox): поблочный учёт и компоновка отсеков, допускающая добавление линий.
- Щиты корпусов и учёта жилой части: учёт абонентов и этажное распределение.
- Компенсация (DevComp): компенсация с дросселями под переменный профиль нагрузки торговой оси.
- Щиты мест общего пользования (DevPower): освещение торговой оси, паркинг и аварийное освещение.
Техническая конфигурация
| Установленная мощность | ≈ 4 800 kVA |
|---|---|
| Конфигурация трансформаторов | 3 × 1 600 kVA |
| Уровень среднего напряжения | 34,5 kV |
| Низкое напряжение / частота | 400 / 230 V, 50 Hz |
| Номинальный ток главных шин | 2 × 2 500 A |
| Ток кратковременной выдержки (Icw) | 65 kA / 1 s |
| Форма внутреннего разделения | Form 3b – Form 4a |
| Степень защиты (IP) | IP31 – IP41 |
| Резервирование ДГУ | 2 × 1 000 kVA |
| Стандарт подтверждения | IEC 61439-1, IEC 61439-2 (ГОСТ Р МЭК 61439) |
Продукция Devpan, применённая в проекте
Инженерные особенности проекта
Изменяемость границ торговых блоков
В щитах торговых блоков резервируются свободные места для модулей и точки измерения; при объединении двух магазинов или разделении блока перекомпоновка выполняется без замены щита.
Поэтапный ввод в эксплуатацию
Магазины открываются не одновременно. Последовательность ввода планируется по графику открытия, и каждый блок подаётся под напряжение независимо, со своим учётом.
Разделение жилой и торговой частей
Два типа использования собраны в главном распределении на раздельных линиях; обслуживание или ремонт на торговой стороне не влияет на питание жилых абонентов.
Компенсация при переменной торговой нагрузке
Заполняемость торговых блоков меняется со временем, поэтому ступени компенсации выбираются малого шага; при низкой заполняемости исключается перекомпенсация.
Часто задаваемые вопросы
Почему щиты торговых блоков проектируют гибкими?
Потому что границы блоков меняются со временем. Два небольших магазина могут объединиться, а крупный блок — разделиться. Если в щите зарезервированы свободные места для модулей и точки измерения, такое изменение выполняется без полной замены щита и без вмешательства в главное распределение.
Почему торговая ось и жильё питаются раздельно?
По двум причинам: ремонтные и отделочные работы на торговой стороне не должны затрагивать жилых абонентов, и, кроме того, структура учёта и тарифов у двух типов использования различна. Раздельные линии в главном распределении отвечают обоим требованиям сразу.
Какова установленная мощность комплекса Tempo City Suryapı?
Проект смешанного назначения такого масштаба имеет установленную мощность около 4 800 кВА при типовой конфигурации 3 x 1 600 кВА. Номинал главных шин принят 2 x 2 500 А.
