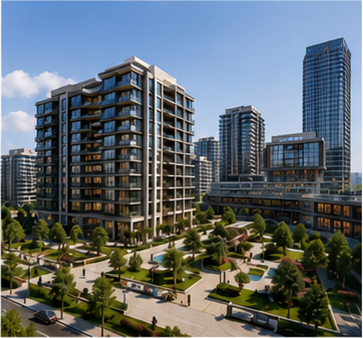

Sinpaş Finansşehir مشروع متعدد الاستخدامات يجمع الوظيفتين السكنية والمكتبية على محور مركز إسطنبول المالي. وقد وفّرت Devpan في هذا المشروع لوحات التوزيع الرئيسية ولوحات الطوابق والخطوط غير المنقطعة التي تغذّي غرف البيانات والاتصالات.
البطاقة الكهربائية للمشروع
- الموقعإسطنبول، تركيا
- نوع المبنىمشروع متعدد الاستخدامات
- القدرة المركبة≈ 6,400 kVA
- تهيئة المحولات4 × 1,600 kVA
- التيار الاسمي للقضبان الرئيسية2 × 3,200 A
- تيار التحمل قصير الأمد (Icw)65 kA / 1 s
- نطاق Devpanلوحات الجهد المنخفض والهندسة والتنسيق في الموقع
- معيار التحققIEC 61439-1, IEC 61439-2
عن المشروع
في المشاريع القائمة على المحور المالي يفوق توقّع مستخدمي المكاتب ما يوفّره مبنى مكاتب اعتيادي. فغرف البيانات والاتصالات والأنظمة التي تتطلّب استمرار المعاملات وحِمل تقنية المعلومات الكثيف ترفع فئة الاستمرارية المطلوبة من المنشأة الكهربائية.
وتُلبّى هذه الحاجة في Sinpaş Finansşehir بفصل الخطين السكني والمكتبي منذ البداية. فعلى جانب المكاتب تُجمع غرف البيانات وخزائن الاتصالات على قضيب منفصل مدعوم بمصدر طاقة غير منقطع (UPS)؛ ولأن المدة التي تسبق دخول المولد حرجة لهذه الأنظمة يُحمى الخط غير المنقطع بمعزل عن الأحمال العادية. أما الجانب السكني فيعتمد القياس المعتاد للوحدات المستقلة.
نطاق أعمال Devpan وبنية اللوحات
يمتد نطاق Devpan من التوزيع الرئيسي إلى لوحات الطوابق السكنية والمكتبية وتغذية غرف البيانات.
- لوحات التوزيع الرئيسية (DevPanel): فئة 3,200 أمبير، تحمّل 65 ك.أ / ثانية، بمخارج منفصلة للسكن والمكاتب.
- خطوط المولدات والتغذية غير المنقطعة: تجميع التغذية العادية والمدعومة بالمولد وغير المنقطعة على قضبان منفصلة.
- لوحات طوابق المكاتب والمستأجرين (DevBox): قياس لكل مستأجر وتقسيم حجرات يقبل مخارج إضافية لاحقًا.
- لوحات الكتل والقياس السكنية: قياس الوحدات المستقلة وتوزيع الطوابق.
- تصحيح معامل القدرة (DevComp) ولوحات الإضاءة (DevPower): تصحيح بمفاعلات وإضاءة المناطق المشتركة والواجهات.
التهيئة التقنية
| القدرة المركبة | ≈ 6,400 kVA |
|---|---|
| تهيئة المحولات | 4 × 1,600 kVA |
| مستوى الجهد المتوسط | 34.5 kV |
| الجهد المنخفض / التردد | 400 / 230 V, 50 Hz |
| التيار الاسمي للقضبان الرئيسية | 2 × 3,200 A |
| تيار التحمل قصير الأمد (Icw) | 65 kA / 1 s |
| شكل الفصل الداخلي | Form 3b – Form 4a |
| درجة الحماية (IP) | IP31 – IP41 |
| الدعم بمولدات الديزل | 2 × 1,250 kVA |
| معيار التحقق | IEC 61439-1, IEC 61439-2 |
منتجات Devpan المستخدمة في هذا المشروع
مسائل هندسية خاصة بالمشروع
خط غير منقطع لغرفة البيانات
تُغذّى خزائن الاتصالات وكبائن الخوادم من مخرج مصدر الطاقة غير المنقطع. ويُجمع هذا الخط على قضيب منفصل ويُحمى بمعزل عن الأحمال العادية.
فصل التغذية على ثلاث طبقات
تُفصل الخطوط العادية والمدعومة بالمولد وغير المنقطعة بحيث لا تختلط، ويمنع منطق التعشيق الانتقال غير المقصود بين الطبقات.
مقطع الحياد عند حِمل تقنية المعلومات الكثيف
تولّد مصادر القدرة المفتاحية على جانب المكاتب التوافقية الثالثة التي تتراكم في موصل الحياد، فيُختار مقطعه مساويًا لمقاطع الأطوار أو أكبر.
فصل نظامي القياس السكني والمكتبي
يُعتمد قياس الوحدة المستقلة في السكن والقياس لكل مستأجر في المكاتب. ويُبقى النظامان على خطين منفصلين في التوزيع الرئيسي منعًا للالتباس في الفوترة.
الأسئلة الشائعة
لماذا تُغذّى غرفة البيانات من قضيب منفصل في مباني المكاتب؟
لأن مدة الانقطاع التي تحتملها أجهزة البيانات والاتصالات من رتبة أجزاء الألف من الثانية. والثواني القليلة التي تسبق دخول المولد غير مقبولة لهذه الأنظمة، ولذلك يُستخدم قضيب منفصل مدعوم بمصدر طاقة غير منقطع (UPS).
ما القدرة المركبة لمشروع Sinpaş Finansşehir؟
تبلغ القدرة المركبة في مشروع متعدد الاستخدامات بهذا الحجم نحو 6,400 ك.ف.أ بتهيئة محوّلات نموذجية 4 × 1,600 ك.ف.أ. ويُخطَّط تيار القضبان الرئيسية عند 2 × 3,200 أمبير بتيار تحمّل قصير الأمد 65 ك.أ / ثانية.
هل يمكن تغذية السكن والمكاتب من المحوّل نفسه؟
نعم، وهو مفيد في أغلب الأحيان لاختلاف ساعات الذروة بين الاستخدامين. غير أنه يجب فصلهما على خطين في التوزيع الرئيسي، لاختلاف نظام القياس وفئة الاستمرارية وطابع التوافقيات بينهما.
