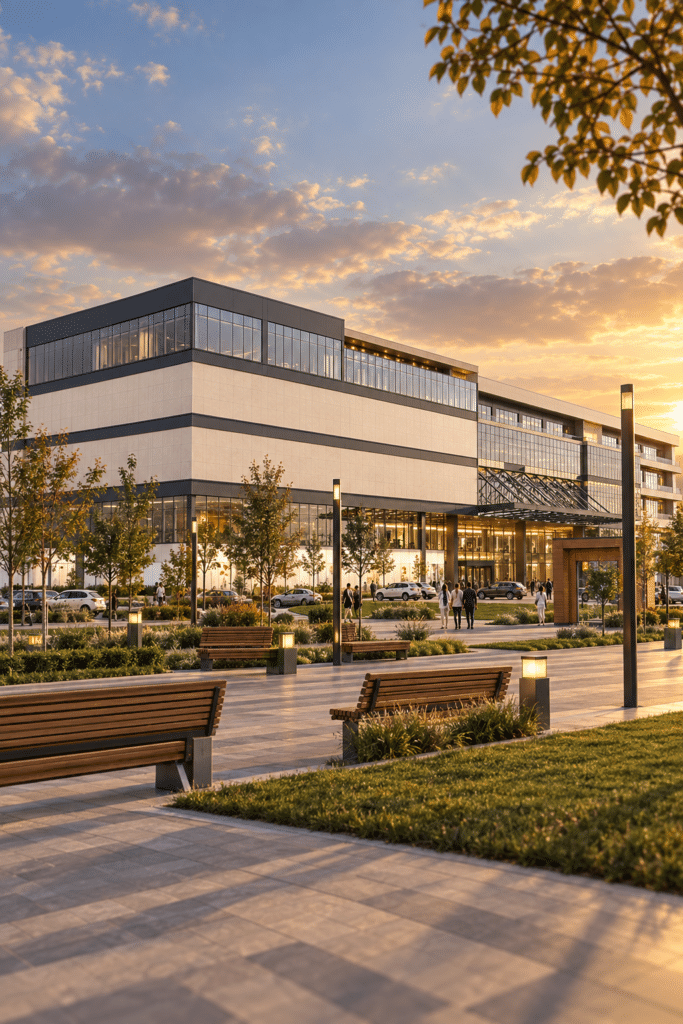

Торговый центр Lot 2 в Узбекистане объединяет арендные площади, общественные зоны и мощную систему климатизации. Devpan поставила для объекта ГРЩ, щиты управления двигателями, установки компенсации и щиты арендаторов.
Электротехнический паспорт проекта
- РасположениеУзбекистан
- Тип объектаТорговый центр
- Установленная мощность≈ 6 400 kVA
- Конфигурация трансформаторов4 × 1 600 kVA
- Номинальный ток главных шин2 × 3 200 A
- Ток кратковременной выдержки (Icw)65 kA / 1 s
- Объём DevpanНизковольтные щиты, инженерия и координация на площадке
- Стандарт подтвержденияIEC 61439-1, IEC 61439-2 (ГОСТ Р МЭК 61439)
О проекте
Торговые центры Узбекистана круглый год работают с высокой нагрузкой на системы отопления, вентиляции и кондиционирования: летом температура нередко превышает 40 °C, а зимы остаются холодными. Одновременный пуск чиллеров, приточно-вытяжных установок, эскалаторов и лифтов вызывает заметную просадку напряжения и рост потребления реактивной мощности. Колебания напряжения и кратковременные перерывы питания в региональной сети 10 кВ напрямую влияют на безопасность посетителей, работу арендаторов и противопожарные системы.
Для ТЦ такого масштаба типовым решением является ГРЩ на 2 × 3 200 А с питанием от четырёх трансформаторов по 1 600 кВА и секционированием шин. Механическая нагрузка сосредоточена в щитах DevControl, а арендные и общественные зоны получают питание от распределительных щитов DevBox. Две ДГУ по 1 250 кВА в первую очередь резервируют аварийное освещение, дымоудаление и пожарные насосы, а установки DevComp поддерживают коэффициент мощности в допустимых пределах.
Объём поставки Devpan и архитектура щитов
Поставка Devpan охватывает всю низковольтную распределительную сеть — от вводов трансформаторов до учётных щитов арендаторов.
- ГРЩ (DevPanel): 2 × 3 200 А, 65 кА / 1 с, форма 4a – 4b, секционный выключатель и АВР на ДГУ.
- Щиты управления двигателями (DevControl): пускатели и преобразователи частоты для чиллеров, вентустановок, эскалаторов и насосов.
- Установки компенсации (DevComp): ступенчатая компенсация реактивной мощности с антирезонансными дросселями.
- Распределительные щиты (DevBox): питание с учётом для магазинов, фуд-корта и паркинга.
- Щиты освещения и силовые щиты (DevPower): освещение общих зон, фасада и аварийное освещение.
Техническая конфигурация
| Установленная мощность | ≈ 6 400 kVA |
|---|---|
| Конфигурация трансформаторов | 4 × 1 600 kVA |
| Уровень среднего напряжения | 10 kV |
| Низкое напряжение / частота | 400 / 230 V, 50 Hz |
| Номинальный ток главных шин | 2 × 3 200 A |
| Ток кратковременной выдержки (Icw) | 65 kA / 1 s |
| Форма внутреннего разделения | Form 4a – Form 4b |
| Степень защиты (IP) | IP31 – IP41 |
| Резервирование ДГУ | 2 × 1 250 kVA |
| Стандарт подтверждения | IEC 61439-1, IEC 61439-2 (ГОСТ Р МЭК 61439) |
Продукция Devpan, применённая в проекте
Инженерные особенности проекта
Учёт по арендаторам
Каждый магазин питается от отдельной линии с учётом, что упрощает расчёты и локализует аварии.
Управление нагрузкой ОВиК
Чиллеры и вентустановки запускаются поочерёдно, чтобы пусковые токи не перегружали трансформаторы.
Питание в режиме пожара
Вентиляторы дымоудаления и пожарные насосы получают питание от секций с резервом от ДГУ по огнестойким кабелям.
Ограничение гармоник
Частотные преобразователи, светодиодное освещение и электроника арендаторов создают гармоники, которые подавляют установки DevComp с дросселями.
Часто задаваемые вопросы
Какова установленная мощность ТЦ Lot 2?
Для торгового центра такого масштаба установленная мощность составляет около 6 400 кВА при типовой конфигурации трансформаторов 4 × 1 600 кВА. Главные шины рассчитаны на 2 × 3 200 А, среднее напряжение — 10 кВ, резерв обеспечивают две ДГУ по 1 250 кВА.
Зачем в щитах ТЦ применяется форма разделения 4?
Форма 4a – 4b позволяет обслуживать одну отходящую линию, не отключая соседние функциональные блоки. Перепланировки арендаторов и обслуживание проводятся без закрытия центра.
Какие нагрузки переводятся на ДГУ при отключении сети?
В первую очередь — аварийное освещение, системы противопожарной защиты и дымоудаления, лифты и системы безопасности. Затем, по мере наличия мощности, ступенчато подключаются освещение общих зон и часть арендаторов.
Похожие референс-проекты
Онкологическая больница в УзбекистанеБольница · Узбекистан

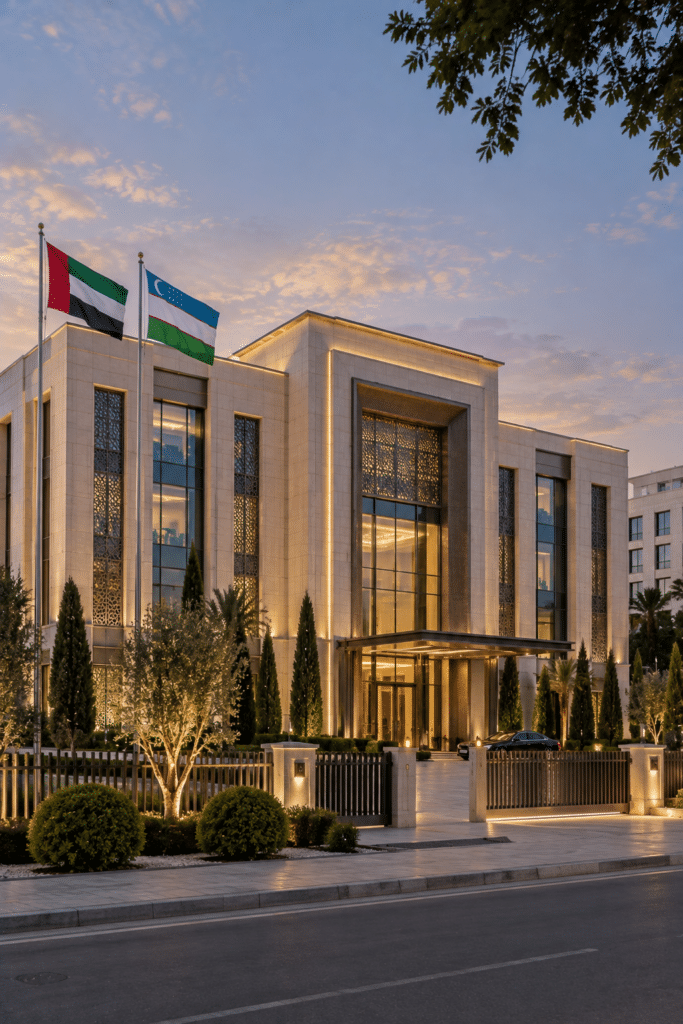

Представительство Дубая в ТашкентеДипломатическое представительство · Ташкент, Узбекистан
