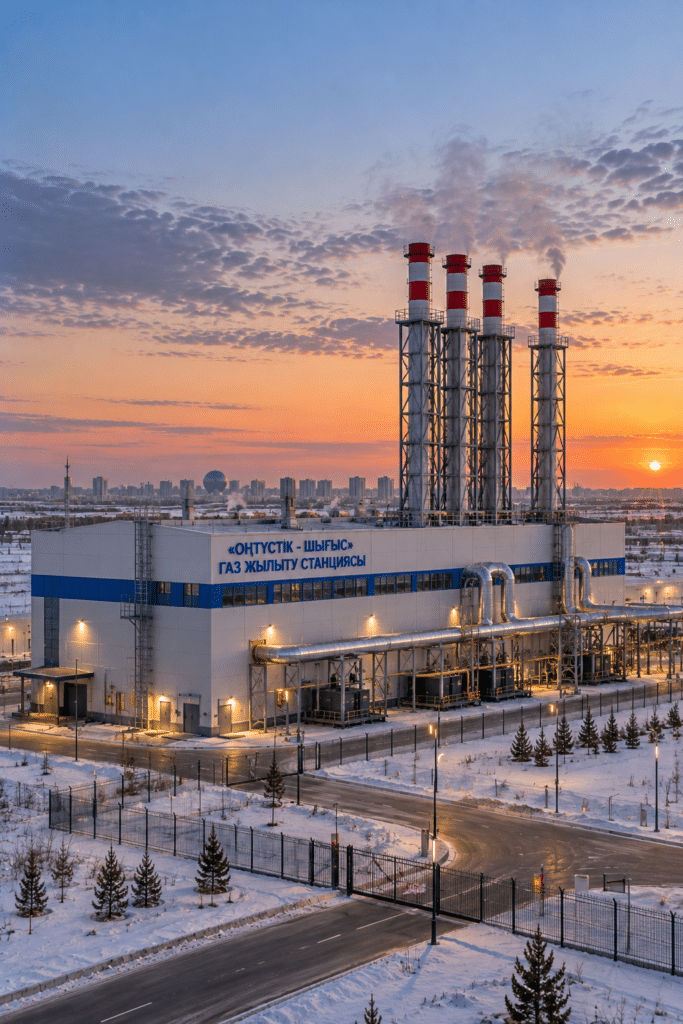

La chaufferie au gaz d’Astana est une installation de production de chaleur dans la capitale du Kazakhstan. Devpan a fourni la distribution électrique du projet, des cellules moyenne tension Dev24/36 jusqu’aux centres de commande moteurs.
Fiche électrique du projet
- LocalisationAstana, Kazakhstan
- Type de bâtimentCentrale électrique
- Puissance installée≈ 2 500 kVA
- Configuration des transformateurs2 × 1 250 kVA
- Courant assigné du jeu de barres2 × 1 600 A
- Courant de courte durée admissible (Icw)50 kA / 1 s
- Périmètre DevpanCellules moyenne tension, tableaux basse tension et ingénierie
- Norme de vérificationCEI / IEC 61439-1, IEC 61439-2
À propos du projet
Astana compte parmi les capitales les plus froides du monde, avec des hivers pouvant descendre à -40 °C. Dans ce climat, l’arrêt d’une chaufferie dépasse largement la question du confort : il expose les canalisations au gel et le réseau de chauffage urbain à des dommages graves. Pompes de circulation, ventilateurs de brûleurs et pompes d’alimentation doivent fonctionner sans interruption, tandis que le démarrage des gros moteurs ne doit pas provoquer de creux de tension. Poussière, humidité et écarts de température influencent aussi le choix des équipements.
Dans une configuration typique, l’arrivée 10 kV est répartie par des cellules modulaires Dev24/36 vers environ 2 × 1 250 kVA de transformateurs. Côté basse tension, les TGBT DevPanel à jeu de barres 2 × 1 600 A fonctionnent en deux demi-jeux de barres avec couplage : si un transformateur est perdu, les charges critiques restent alimentées par l’autre. Les CCM DevControl pilotent pompes et ventilateurs via variateurs de vitesse et démarreurs progressifs. Un groupe électrogène d’environ 800 kVA reprend les charges prioritaires qui maintiennent la circulation en cas de coupure réseau.
Périmètre Devpan et architecture des tableaux
Le périmètre Devpan s’étend de l’arrivée moyenne tension jusqu’aux départs moteurs et auxiliaires de la chaufferie.
- Cellules MT (Dev24/36) : arrivée 10 kV, comptage et protection transformateur, construction modulaire sous enveloppe métallique, isolement assigné 24 kV.
- TGBT (DevPanel) : jeu de barres 2 × 1 600 A, 50 kA / 1 s, Forme 3b, couplage et inverseur de source groupe électrogène.
- Centres de commande moteurs (DevControl) : départs à variateur et démarreur progressif pour pompes de circulation, ventilateurs de brûleurs et pompes d’alimentation, IP54-IP55.
- Compensation d’énergie réactive (DevComp) : gradins avec selfs anti-harmoniques pour un profil de charge à dominante moteurs.
- Tableaux divisionnaires (DevBox) : éclairage, traçage électrique, salle de contrôle et services auxiliaires.
Configuration technique
| Puissance installée | ≈ 2 500 kVA |
|---|---|
| Configuration des transformateurs | 2 × 1 250 kVA |
| Niveau de moyenne tension | 10 kV (Dev24/36) |
| Basse tension / fréquence | 400 / 230 V, 50 Hz |
| Courant assigné du jeu de barres | 2 × 1 600 A |
| Courant de courte durée admissible (Icw) | 50 kA / 1 s |
| Forme de séparation interne | Form 3b |
| Degré de protection (IP) | IP54 – IP55 |
| Secours par groupe électrogène | 1 × 800 kVA |
| Norme de vérification | CEI / IEC 61439-1, IEC 61439-2 |
Produits Devpan utilisés sur ce projet
Points d’ingénierie propres au projet
Continuité du chauffage
Les pompes de circulation et d’alimentation sont définies comme charges prioritaires ; le groupe électrogène les reprend en quelques secondes en cas de défaillance réseau.
Gestion des démarrages moteurs
Les gros moteurs de pompes et ventilateurs démarrent via variateurs ou démarreurs progressifs afin de limiter creux de tension et contraintes mécaniques.
Maîtrise des harmoniques
Compte tenu du nombre de variateurs, les gradins de compensation intègrent des selfs de protection pour réduire le risque de résonance.
Conditions de grand froid
Résistances anti-condensation et thermostats protègent les équipements hors locaux chauffés, et les enveloppes IP54-IP55 les préservent de la poussière et de l’humidité.
Questions fréquentes
Quelle est la puissance installée d’une installation comme la chaufferie au gaz d’Astana ?
Pour une chaufferie au gaz de cette taille, la puissance installée est d’environ 2 500 kVA, avec une configuration typique de 2 × 1 250 kVA de transformateurs. Le jeu de barres principal est typiquement de 2 × 1 600 A pour une tenue de 50 kA / 1 s, et la moyenne tension est de 10 kV.
Pourquoi des cellules MT Dev24/36 dans une chaufferie ?
Leur construction modulaire sous enveloppe métallique assure la protection des transformateurs sur un réseau 10 kV dans un encombrement réduit, et l’isolement 24 kV apporte une marge de sécurité face aux fluctuations de tension.
Comment le chauffage est-il maintenu en cas de coupure réseau ?
Typiquement, un groupe électrogène d’environ 800 kVA reprend par inversion automatique les charges prioritaires – pompes de circulation, commande des brûleurs, systèmes de contrôle – puis les charges secondaires sont réenclenchées progressivement.
