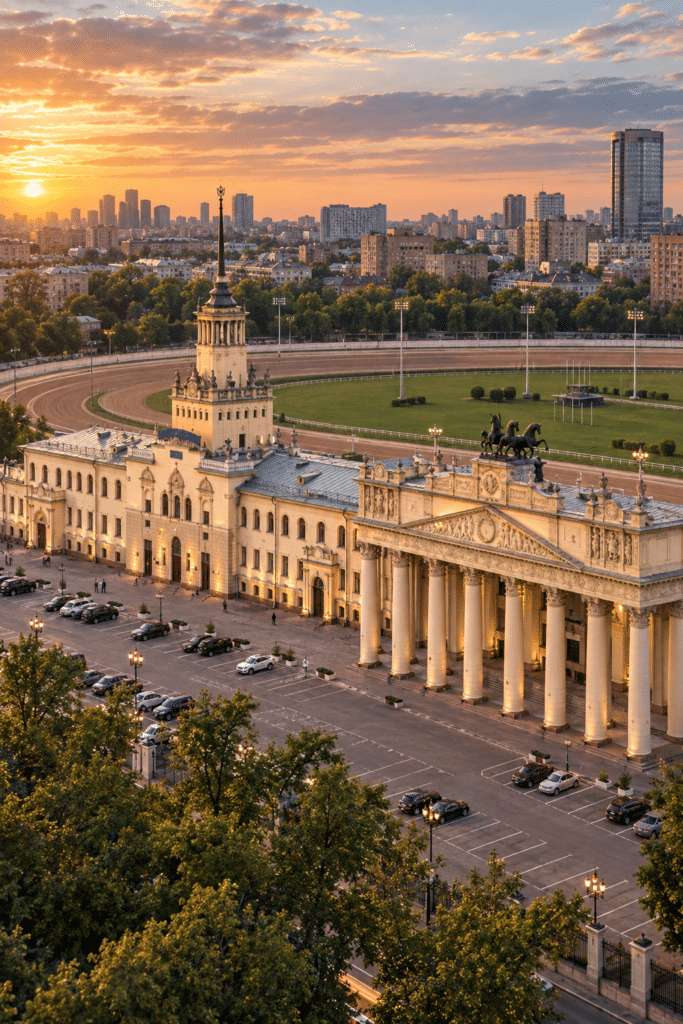

L’hippodrome de Moscou est un complexe hippique et sportif comprenant tribunes, piste, écuries et bâtiments annexes. Devpan a fourni le TGBT, les tableaux de site, la compensation et les tableaux d’éclairage.
Fiche électrique du projet
- LocalisationMoscou, Russie
- Type de bâtimentComplexe sportif
- Puissance installée≈ 3 200 kVA
- Configuration des transformateurs2 × 1 600 kVA
- Courant assigné du jeu de barres2 × 2 500 A
- Courant de courte durée admissible (Icw)65 kA / 1 s
- Périmètre DevpanTableaux basse tension, ingénierie et coordination de chantier
- Norme de vérificationCEI / IEC 61439-1, IEC 61439-2
À propos du projet
Sur un hippodrome, la demande atteint sa pointe en très peu de temps les jours de courses : éclairage des tribunes, projecteurs de piste, tableaux d’affichage, systèmes de chronométrage et de diffusion et points de restauration fonctionnent simultanément. Hors événements, la charge se limite pour l’essentiel aux écuries, aux aires d’entraînement et aux bâtiments administratifs. L’hiver rigoureux de Moscou complique en outre l’exploitation des équipements extérieurs et des tableaux de plein air. Pour un complexe de cette taille, la puissance installée avoisine typiquement 3 200 kVA, répartie sur de nombreux points du site.
Dans la solution type, deux transformateurs de 1 600 kVA alimentés en 10 kV desservent un TGBT de 2 × 2 500 A avec couplage ; tribunes, éclairage de piste et bâtiments annexes disposent de départs distincts. Chronométrage, photo-finish et diffusion sont secourus par des ASI et un groupe électrogène de 1 × 1 000 kVA afin qu’aucune course ne soit interrompue. L’éclairage des tribunes et de la piste est réparti en plusieurs groupes pour préserver la visibilité si un circuit déclenche. La compensation automatique suit l’écart important entre jours de courses et jours calmes.
Périmètre Devpan et architecture des tableaux
Le périmètre Devpan couvre la basse tension du complexe, du TGBT jusqu’aux tableaux des tribunes, de la piste et des annexes.
- TGBT (DevPanel) : 2 × 2 500 A, 65 kA / 1 s, deux sections avec couplage et inverseur de source.
- Tableaux de tribunes et de site (DevBox) : Distribution des tribunes, écuries, bureaux et espaces de réception.
- Compensation (DevComp) : Batteries automatiques à gradins adaptées au profil événementiel.
- Tableaux d’éclairage (DevPower) : Groupes de projecteurs de piste, éclairage des tribunes, des abords et de sécurité.
Configuration technique
| Puissance installée | ≈ 3 200 kVA |
|---|---|
| Configuration des transformateurs | 2 × 1 600 kVA |
| Niveau de moyenne tension | 10 kV |
| Basse tension / fréquence | 400 / 230 V, 50 Hz |
| Courant assigné du jeu de barres | 2 × 2 500 A |
| Courant de courte durée admissible (Icw) | 65 kA / 1 s |
| Forme de séparation interne | Form 3b – Form 4a |
| Degré de protection (IP) | IP31 – IP41 |
| Secours par groupe électrogène | 1 × 1 000 kVA |
| Norme de vérification | CEI / IEC 61439-1, IEC 61439-2 |
Produits Devpan utilisés sur ce projet
Points d’ingénierie propres au projet
Pointe des jours de courses
La pointe simultanée des tribunes, de l’éclairage et de la restauration est le cas dimensionnant pour les transformateurs et les barres.
Chronométrage et diffusion
Photo-finish, chronométrage et diffusion sont alimentés par des départs séparés secourus par ASI pour garantir la continuité en course.
Éclairage de piste par groupes
Les projecteurs sont répartis sur plusieurs circuits : un déclenchement isolé ne plonge jamais la piste dans l’obscurité.
Conditions extérieures
Les tableaux répartis sur le site reçoivent un indice IP adapté et des résistances anticondensation pour le froid humide.
Questions fréquentes
Quelle est la puissance installée d’un site comme l’hippodrome de Moscou ?
Pour un hippodrome et complexe sportif de cette taille, la puissance installée est d’environ 3 200 kVA, avec une configuration typique de 2 × 1 600 kVA. Le jeu de barres principal est typiquement de 2 × 2 500 A, tenue 65 kA / 1 s, sous 10 kV.
Que se passe-t-il en cas de coupure pendant une course ?
Chronométrage, photo-finish, diffusion et éclairage de sécurité restent alimentés par ASI, tandis qu’un groupe typique de 1 × 1 000 kVA reprend les charges critiques en quelques secondes.
Comment gérer l’écart entre jours de courses et jours calmes ?
La compensation automatique à gradins et deux transformateurs couplés permettent de mettre un transformateur hors service à faible charge et de réduire les pertes.
Projets de référence similaires

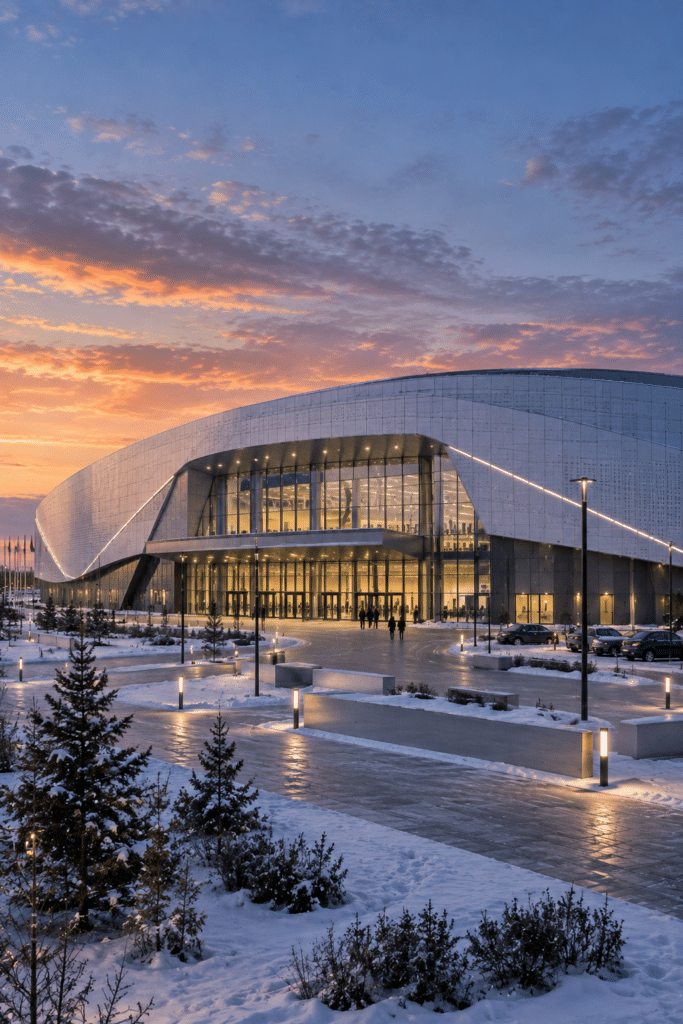

Projet de patinoireComplexe sportif · Russie
Projet de complexe sportifComplexe sportif · Russie

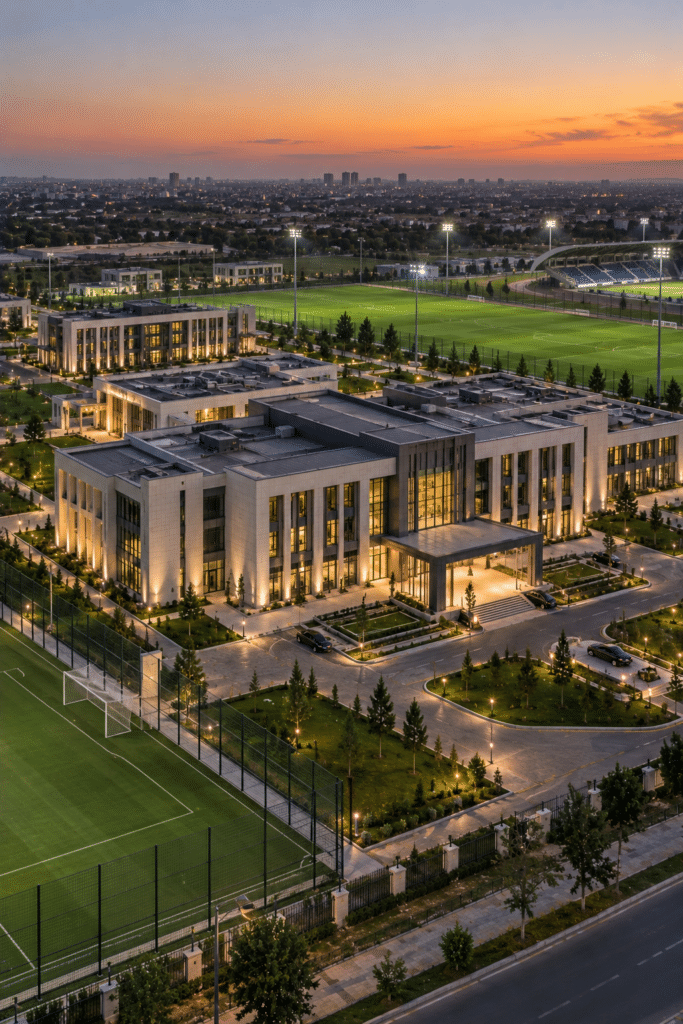

Académie de football d’OuzbékistanComplexe sportif · OuzbékistanVous avez un projet d’envergure comparable ?
