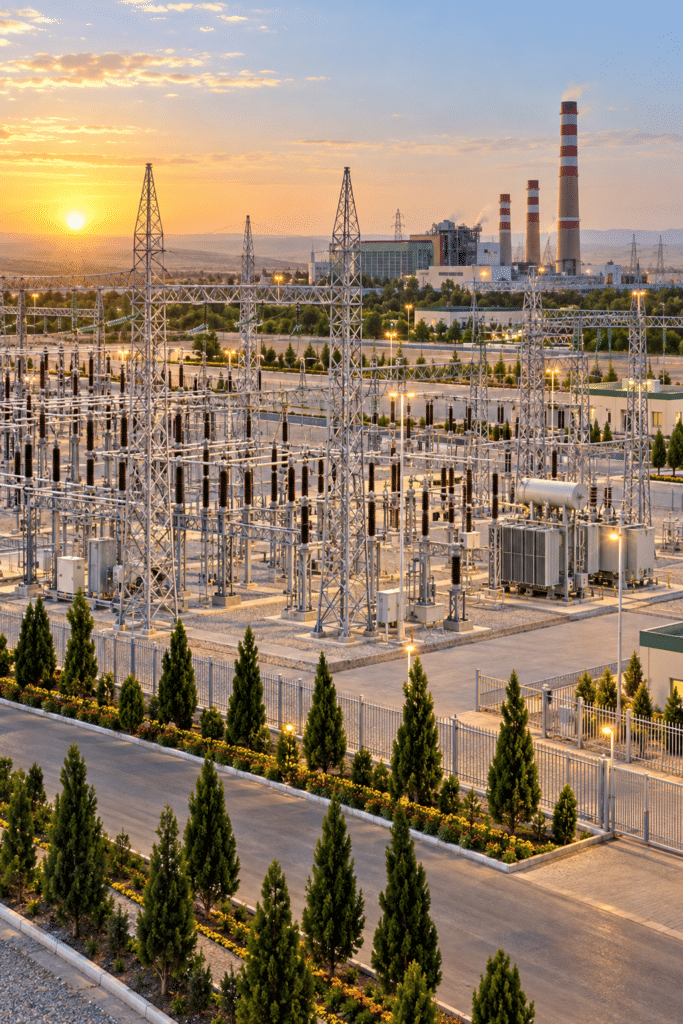

Le poste électrique de Mary dessert le réseau régional dans la ville de Mary, au Turkménistan. Devpan a fourni les cellules moyenne tension Dev24/36, les TGBT des auxiliaires et la distribution des services annexes.
Fiche électrique du projet
- LocalisationMary, Turkménistan
- Type de bâtimentPoste électrique
- Puissance installée≈ 2 500 kVA
- Configuration des transformateurs2 × 1 250 kVA
- Courant assigné du jeu de barres2 × 1 600 A
- Courant de courte durée admissible (Icw)50 kA / 1 s
- Périmètre DevpanCellules moyenne tension, tableaux basse tension et ingénierie
- Norme de vérificationCEI / IEC 61439-1, IEC 61439-2
À propos du projet
Mary est une ville-oasis en bordure du désert du Karakoum : les températures estivales approchent 45 °C et le sable fin porté par le vent menace en permanence les équipements du parc et du bâtiment de commande. Dans un poste, relais de protection, mécanismes des disjoncteurs et chargeurs de batteries dépendent tous de l’alimentation des auxiliaires ; si elle défaille, l’élimination des défauts et les manœuvres à distance sont compromises. Les fortes températures imposent en outre de déclasser les calibres des jeux de barres et des disjoncteurs.
Dans une configuration typique, les cellules modulaires Dev24/36 en 10 kV alimentent environ 2 × 1 250 kVA de transformateurs de distribution et d’auxiliaires. Chaque transformateur est raccordé à une section distincte d’un TGBT DevPanel à jeu de barres 2 × 1 600 A et Forme 3b ; un inverseur automatique transfère la charge sur l’autre section en cas de perte d’une source. Les tableaux DevBox alimentent la salle de relayage, les télécommunications, la climatisation et l’éclairage du parc. Un groupe électrogène d’environ 800 kVA maintient les auxiliaires lors de coupures prolongées.
Périmètre Devpan et architecture des tableaux
Le périmètre Devpan va des cellules 10 kV jusqu’aux tableaux des auxiliaires et services annexes du poste.
- Cellules MT (Dev24/36) : arrivée 10 kV, sectionnement de barres, comptage et protection transformateurs ; construction modulaire sous enveloppe métallique, isolement 24 kV.
- TGBT auxiliaires (DevPanel) : jeu de barres 2 × 1 600 A, 50 kA / 1 s, Forme 3b, inversion automatique double source et arrivée groupe électrogène.
- Tableaux divisionnaires (DevBox) : salles de relayage et de télécommunications, chargeurs de batteries, climatisation et éclairage du parc, IP54-IP55.
- Compensation d’énergie réactive (DevComp) : compensation pour des auxiliaires dominés par la climatisation.
Configuration technique
| Puissance installée | ≈ 2 500 kVA |
|---|---|
| Configuration des transformateurs | 2 × 1 250 kVA |
| Niveau de moyenne tension | 10 kV (Dev24/36) |
| Basse tension / fréquence | 400 / 230 V, 50 Hz |
| Courant assigné du jeu de barres | 2 × 1 600 A |
| Courant de courte durée admissible (Icw) | 50 kA / 1 s |
| Forme de séparation interne | Form 3b |
| Degré de protection (IP) | IP54 – IP55 |
| Secours par groupe électrogène | 1 × 800 kVA |
| Norme de vérification | CEI / IEC 61439-1, IEC 61439-2 |
Produits Devpan utilisés sur ce projet
Points d’ingénierie propres au projet
Conception thermique en climat désertique
Sections de barres et calibres d’appareils sont déclassés pour des ambiances proches de 45 °C, et le bâtiment de commande est climatisé.
Protection contre le sable
Enveloppes IP54-IP55, portes à joints et ventilation filtrée empêchent le sable fin d’atteindre contacts et relais.
Auxiliaires à double source
L’inversion automatique entre deux transformateurs et le groupe électrogène garantit la continuité des alimentations de protection et de commande.
Manœuvres sûres
Les verrouillages mécaniques des cellules Dev24/36 interdisent toute ouverture, fermeture ou mise à la terre hors séquence.
Questions fréquentes
Quelle est la puissance de distribution d’une installation de la taille du poste de Mary ?
Pour un poste de cette taille, la puissance installée de distribution et d’auxiliaires est d’environ 2 500 kVA, avec une configuration typique de 2 × 1 250 kVA de transformateurs. Le jeu de barres BT principal est typiquement de 2 × 1 600 A pour une tenue de 50 kA / 1 s, et la moyenne tension est de 10 kV.
Comment protéger les tableaux d’un poste en climat désertique ?
On associe indice IP élevé, bâtiment de commande climatisé, ventilation filtrée et calibres déclassés pour les fortes températures.
Quel rôle joue le groupe électrogène dans le poste ?
Typiquement, un groupe d’environ 800 kVA alimente chargeurs de batteries, protection et contrôle-commande ainsi que la climatisation lors de coupures prolongées du réseau.
Projets de référence similaires
Poste électrique de KiffaPoste électrique · Kiffa, Mauritanie

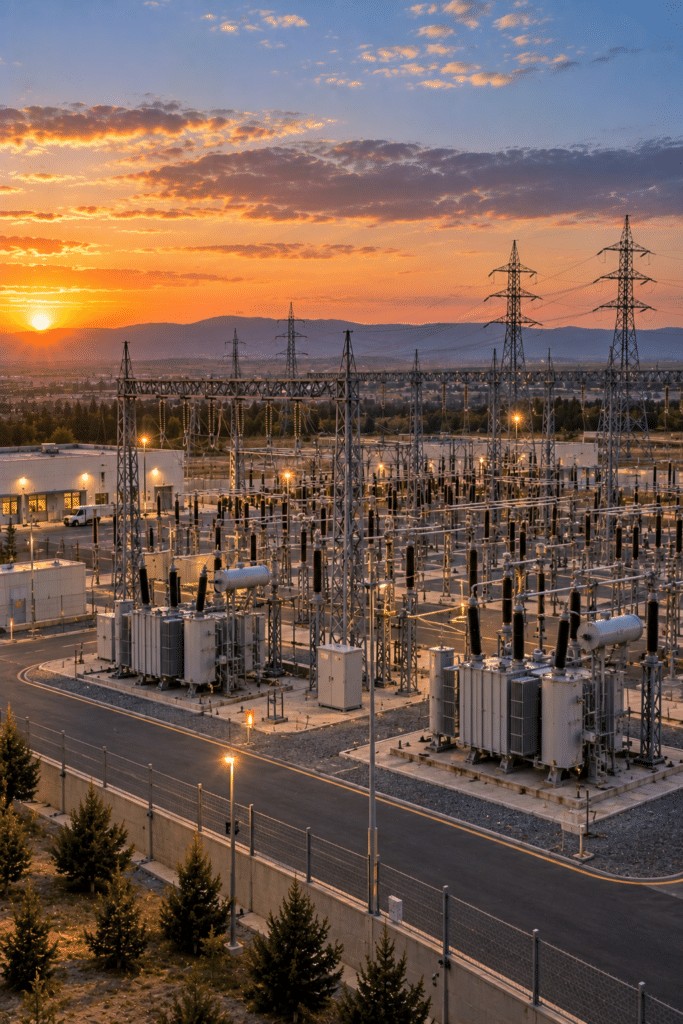

Poste électrique de GandjaPoste électrique · Gandja, Azerbaïdjan
