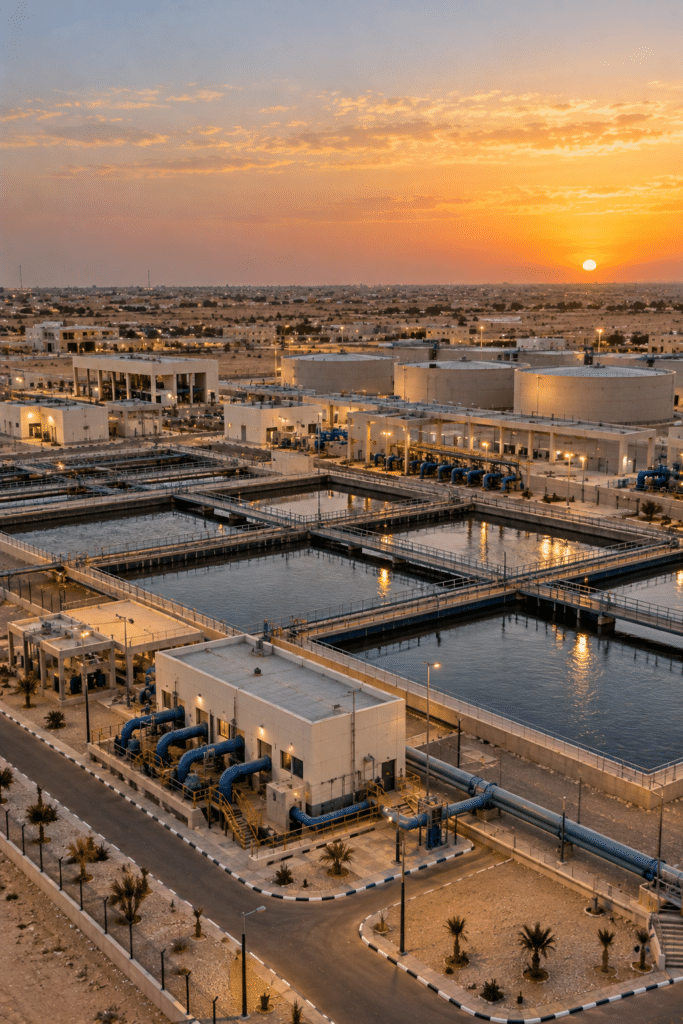

La station de traitement d’eau de Nouakchott est située dans la capitale de la Mauritanie. Devpan a fourni les centres de commande moteurs des stations de pompage et des équipements de process, ainsi que la distribution principale et la compensation.
Fiche électrique du projet
- LocalisationNouakchott, Mauritanie
- Type de bâtimentStation de traitement des eaux
- Puissance installée≈ 5 000 kVA
- Configuration des transformateurs2 × 2 500 kVA
- Courant assigné du jeu de barres2 × 4 000 A
- Courant de courte durée admissible (Icw)80 kA / 1 s
- Périmètre DevpanTableaux basse tension, ingénierie et coordination de chantier
- Norme de vérificationCEI / IEC 61439-1, IEC 61439-2
À propos du projet
La charge électrique d’une station de traitement d’eau est dominée par les pompes de forte puissance, les surpresseurs et les agitateurs ; leur arrêt affecte directement l’alimentation en eau de la ville. À Nouakchott, le climat chaud et poussiéreux en bordure du Sahara, l’humidité côtière et les vapeurs chimiques présentes dans l’usine imposent un environnement sévère aux tableaux. Les courants de démarrage des gros moteurs et les harmoniques des variateurs dégradent en outre la qualité de l’énergie et sollicitent protections et compensation.
Pour une station de cette taille, la solution typique associe une alimentation HTA 33 kV, environ 2 × 2 500 kVA de transformateurs et un TGBT à deux demi-tableaux de 2 × 4 000 A. Une tenue de 80 kA / 1 s laisse une marge face aux courants de défaut élevés liés à cette puissance de transformation. Les CCM de process sont réalisés en forme 4b et IP54 pour une maintenance sûre en zone poussiéreuse et humide, tandis que des groupes électrogènes d’environ 2 × 1 250 kVA maintiennent les pompes critiques lors des coupures.
Périmètre Devpan et architecture des tableaux
Le périmètre Devpan couvre les tableaux de toute la station, de la distribution BT principale à la commande des pompes et moteurs de process.
- Centres de commande moteurs (DevControl) : CCM forme 4b, IP54 pour pompes d’eau brute, d’eau traitée et de lavage, surpresseurs et agitateurs.
- TGBT (DevPanel) : typiquement 2 × 4 000 A, 80 kA / 1 s, avec couplage et inversion de source groupe électrogène.
- Compensation d’énergie réactive (DevComp) : batteries automatiques à gradins avec selfs anti-harmoniques.
- Tableaux divisionnaires (DevBox) : alimentation du dosage de réactifs, du laboratoire, du bâtiment administratif et de l’éclairage.
Configuration technique
| Puissance installée | ≈ 5 000 kVA |
|---|---|
| Configuration des transformateurs | 2 × 2 500 kVA |
| Niveau de moyenne tension | 33 kV |
| Basse tension / fréquence | 400 / 230 V, 50 Hz |
| Courant assigné du jeu de barres | 2 × 4 000 A |
| Courant de courte durée admissible (Icw) | 80 kA / 1 s |
| Forme de séparation interne | Form 4b |
| Degré de protection (IP) | IP54 |
| Secours par groupe électrogène | 2 × 1 250 kVA |
| Norme de vérification | CEI / IEC 61439-1, IEC 61439-2 |
Produits Devpan utilisés sur ce projet
Points d’ingénierie propres au projet
Stratégie de démarrage des pompes
Le choix entre démarreurs progressifs et variateurs limite le courant d’appel et les coups de bélier, protégeant à la fois le réseau et les conduites.
Atmosphère corrosive
En présence de vapeurs de chlore ou de réactifs, enveloppes IP54, joints et finitions adaptés et ventilation des locaux sont étudiés ensemble.
Continuité du process
Pompes de service et de secours sont réparties sur deux demi-jeux de barres ; la station continue de fonctionner si l’un est hors service.
Intégration SCADA
Relais de protection moteur et variateurs communiquent avec la supervision pour suivre à distance courants, défauts et heures de marche.
Questions fréquentes
Quelle puissance installée pour une station de traitement d’eau de l’envergure de Nouakchott ?
Pour une station de cette taille, la puissance installée est d’environ 5 000 kVA, avec une configuration typique de 2 × 2 500 kVA. Le jeu de barres principal est typiquement de 2 × 4 000 A avec une tenue de 80 kA / 1 s, alimenté en 33 kV et secouru par des groupes électrogènes d’environ 2 × 1 250 kVA.
Pourquoi la forme 4b pour les CCM de traitement d’eau ?
En forme 4b, chaque départ moteur et ses bornes de raccordement occupent un compartiment séparé ; on peut intervenir sur une ligne de pompage pendant que les autres restent sous tension.
Pourquoi les harmoniques sont-ils importants dans une station ?
Les nombreux variateurs injectent des courants harmoniques ; une compensation avec selfs de désaccord évite l’échauffement des condensateurs et la résonance et stabilise le facteur de puissance.
