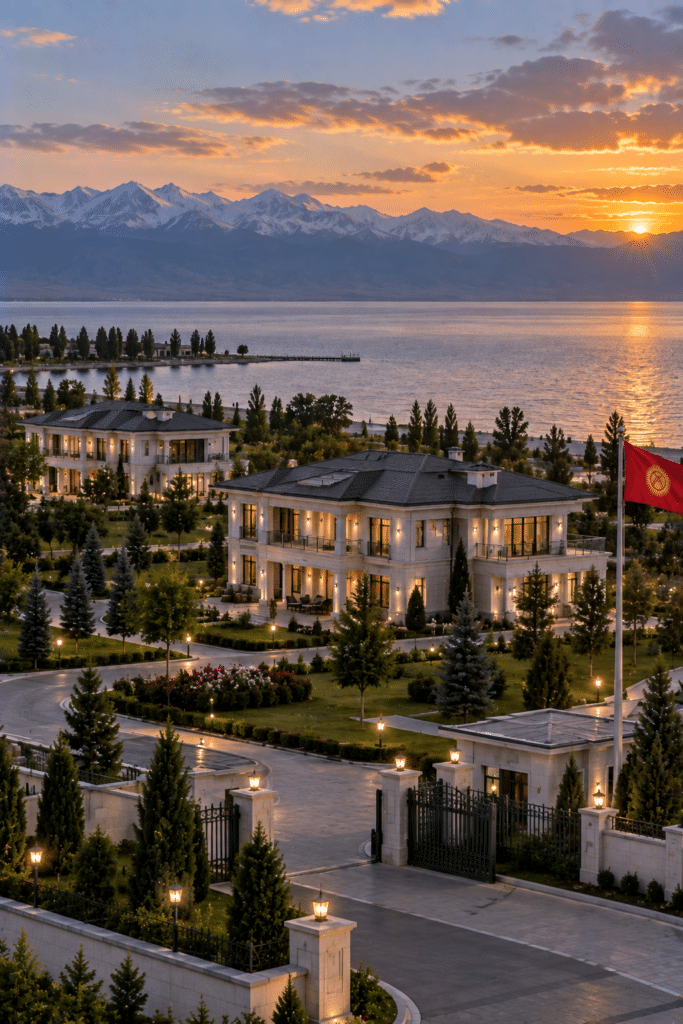

Les villas présidentielles forment un complexe destiné à l’hébergement de haut niveau et à la réception officielle. Devpan a fourni le TGBT, les tableaux de villa, la compensation et les tableaux d’éclairage paysager.
Fiche électrique du projet
- Localisation
- Type de bâtimentVillas et logements
- Puissance installée≈ 1 600 kVA
- Configuration des transformateurs2 × 800 kVA
- Courant assigné du jeu de barres2 × 1 250 A
- Courant de courte durée admissible (Icw)50 kA / 1 s
- Périmètre DevpanTableaux basse tension, ingénierie et coordination de chantier
- Norme de vérificationCEI / IEC 61439-1, IEC 61439-2
À propos du projet
Dans un complexe de villas de représentation, on attend de l’installation électrique qu’elle fonctionne de façon invisible et sans défaillance. Les villas sont réparties sur un vaste domaine paysager, chacune avec sa climatisation, sa cuisine, sa piscine, son chauffage, sa sûreté et ses communications. Alimenter ces charges par de longs parcours de câbles impose une étude soignée de la chute de tension et de la sélectivité. Sûreté, éclairage périmétrique et communications doivent rester disponibles même en cas de perte du réseau, et les locaux groupe et TGBT doivent être silencieux, ordonnés et faciles à entretenir.
Pour un complexe de cette taille, le schéma typique comprend environ 2 × 800 kVA de transformation alimentée en 10 – 34,5 kV selon le réseau local, avec un TGBT couplé. Les tableaux DevPanel, avec jeux de barres de 2 × 1 250 A, tenue de 50 kA / 1 s et forme 3b, distribuent à chaque villa un départ radial distinct et sélectif. Dans les villas, les tableaux DevBox organisent la distribution des pièces de vie, locaux techniques et équipements de piscine. Les tableaux DevPower pilotent l’éclairage paysager et périmétrique par scénarios, DevComp compense l’énergie réactive, et un groupe électrogène d’environ 630 kVA secourt la sûreté et les charges critiques.
Périmètre Devpan et architecture des tableaux
Le périmètre Devpan s’étend du TGBT du complexe jusqu’aux tableaux de villa et à l’éclairage paysager.
- TGBT (DevPanel) : jeux de barres 2 × 1 250 A, 50 kA / 1 s, forme 3b, couplage et inversion de source groupe.
- Tableaux de villa (DevBox) : tableaux divisionnaires IP31 – IP41 pour pièces de vie, cuisines, piscines et locaux techniques.
- Éclairage paysager et périmétrique (DevPower) : tableaux à scénarios pour allées, jardins, façades et éclairage de sûreté.
- Compensation (DevComp) : compensation automatique à gradins pour CVC et pompes de piscine.
Configuration technique
| Puissance installée | ≈ 1 600 kVA |
|---|---|
| Configuration des transformateurs | 2 × 800 kVA |
| Niveau de moyenne tension | 10 – 34,5 kV |
| Basse tension / fréquence | 400 / 230 V, 50 Hz |
| Courant assigné du jeu de barres | 2 × 1 250 A |
| Courant de courte durée admissible (Icw) | 50 kA / 1 s |
| Forme de séparation interne | Form 3b |
| Degré de protection (IP) | IP31 – IP41 |
| Secours par groupe électrogène | 1 × 630 kVA |
| Norme de vérification | CEI / IEC 61439-1, IEC 61439-2 |
Produits Devpan utilisés sur ce projet
Points d’ingénierie propres au projet
Alimentation radiale des villas
Chaque villa dispose de son propre départ depuis le TGBT : un défaut ou une intervention dans une villa n’affecte pas les autres.
Continuité de la sûreté
Sûreté, vidéosurveillance, contrôle d’accès et éclairage périmétrique sont alimentés par un jeu de barres prioritaire secouru par ASI.
Longs parcours de câbles
Les départs traversant le domaine sont dimensionnés pour la chute de tension et pour garantir la protection contre les courts-circuits en bout de ligne.
Piscines et locaux humides
Équipements de piscine et circuits des locaux humides sont protégés par différentiels haute sensibilité, dans des enveloppes à indice IP adapté.
Questions fréquentes
Quelle est la puissance installée des villas présidentielles ?
Pour un complexe de villas de cette taille, la puissance installée est d’environ 1 600 kVA, avec une configuration typique de 2 × 800 kVA. Le jeu de barres principal est typiquement de 2 × 1 250 A avec une tenue de 50 kA / 1 s ; la HTA est de 10 – 34,5 kV selon le réseau local, et le secours est assuré par un groupe d’environ 1 × 630 kVA.
Pourquoi une distribution radiale dans un complexe de villas ?
Chaque villa disposant d’un départ indépendant, l’effet d’un défaut ou d’une maintenance reste limité à une seule villa, et la consommation peut être suivie villa par villa.
Comment l’éclairage paysager est-il commandé ?
Les tableaux DevPower gèrent par groupes l’éclairage des allées, jardins et façades à l’aide d’horloges astronomiques, de cellules et de scénarios ; l’éclairage de sûreté reste sur des circuits séparés.
