Le Kervansaray est un complexe touristique, hôtelier et de loisirs situé à Turkestan, au Kazakhstan, à proximité du mausolée de Khoja Ahmed Yasawi. Devpan a fourni la chaîne de distribution, des cellules HTA Dev24/36 au TGBT, à la compensation et aux tableaux d’éclairage.
Fiche électrique du projet
- LocalisationTurkestan, Kazakhstan
- Type de bâtimentHôtellerie
- Puissance installée≈ 3 200 kVA
- Configuration des transformateurs2 × 1 600 kVA
- Courant assigné du jeu de barres2 × 2 500 A
- Courant de courte durée admissible (Icw)50 kA / 1 s
- Périmètre DevpanCellules moyenne tension, tableaux basse tension et ingénierie
- Norme de vérificationCEI / IEC 61439-1, IEC 61439-2
À propos du projet
Turkestan connaît un climat continental marqué, aux étés très chauds : la demande de climatisation culmine au moment même où l’intérieur des tableaux est le plus chaud. Un complexe réunissant chambres, restaurants, piscines et espaces de loisirs présente en outre un profil de charge très variable au fil de la journée. Près du centre historique, dans un bâtiment inspiré de l’architecture des caravansérails, l’éclairage des façades et des jardins fait partie intégrante de l’expérience client. L’ensemble doit être alimenté sans interruption et avec une tension de qualité.
Dans une architecture typique, le réseau 10 kV est distribué par des cellules modulaires Dev24/36 vers deux transformateurs d’environ 1 600 kVA chacun. Côté BT, les TGBT DevPanel, avec jeu de barres 2 × 2 500 A, tenue 50 kA / 1 s et séparation Forme 3b, fonctionnent en deux demi-jeux de barres avec couplage. Un groupe électrogène d’environ 1 000 kVA reprend les ascenseurs, la sécurité et les charges essentielles au confort des clients. Les tableaux DevComp gèrent l’énergie réactive, tandis que DevBox et DevPower complètent la distribution divisionnaire et l’éclairage.
Périmètre Devpan et architecture des tableaux
Le périmètre Devpan couvre toute la chaîne de distribution, de l’arrivée HTA jusqu’aux bâtiments d’hébergement et à l’éclairage de mise en valeur.
- Cellules HTA (Dev24/36) : exploitation 10 kV, isolement assigné 24 kV, jeu de barres 630 A, 20 kA / 1 s ; cellules arrivée, comptage et protection transformateur.
- TGBT (DevPanel) : jeu de barres 2 × 2 500 A, Icw 50 kA / 1 s, Forme 3b, IP41, avec couplage et inverseur groupe électrogène.
- Compensation d’énergie réactive (DevComp) : batteries de condensateurs à gradins avec selfs anti-harmoniques.
- Tableaux divisionnaires (DevBox) : distribution par étage et par zone pour l’hébergement, les restaurants, les cuisines et les locaux techniques.
- Tableaux d’éclairage et de puissance (DevPower) : circuits d’éclairage de façade, de paysage et des espaces communs, prêts pour la gestion de scènes.
Configuration technique
| Puissance installée | ≈ 3 200 kVA |
|---|---|
| Configuration des transformateurs | 2 × 1 600 kVA |
| Niveau de moyenne tension | 10 kV (Dev24/36 · 24 kV · 630 A · 20 kA / 1 s) |
| Basse tension / fréquence | 400 / 230 V, 50 Hz |
| Courant assigné du jeu de barres | 2 × 2 500 A |
| Courant de courte durée admissible (Icw) | 50 kA / 1 s |
| Forme de séparation interne | Form 3b |
| Degré de protection (IP) | IP41 |
| Secours par groupe électrogène | 1 × 1 000 kVA |
| Norme de vérification | CEI / IEC 61439-1, IEC 61439-2 |
Produits Devpan utilisés sur ce projet
Points d’ingénierie propres au projet
Sélectivité HTA/BT
Les relais de protection transformateur des cellules Dev24/36 sont coordonnés avec les disjoncteurs généraux BT : un défaut sur un départ n’isole que sa propre section.
Déclassement pour les étés chauds
Les calibres des jeux de barres et des disjoncteurs sont corrigés pour les fortes températures estivales de Turkestan, et la ventilation des tableaux est dimensionnée en conséquence.
Qualité de tension et confort client
La compensation avec selfs anti-harmoniques et l’équilibrage des phases évitent le papillotement de l’éclairage LED des façades et les déclenchements intempestifs.
Logistique et mise en service d’un site éloigné
Les tableaux sont entièrement testés en usine puis divisés en colis de transport, ce qui réduit la durée de montage et de mise en service sur site.
Questions fréquentes
Quelle est la puissance installée du Kervansaray de Turkestan ?
Pour un complexe touristique et hôtelier de cette taille, la puissance installée est d’environ 3 200 kVA, avec une configuration typique de 2 × 1 600 kVA en transformation. Le jeu de barres principal est typiquement de 2 × 2 500 A pour une tenue de 50 kA / 1 s, alimenté par un réseau HTA 10 kV.
Comment l’hôtel est-il alimenté en cas de coupure réseau ?
Typiquement, un groupe électrogène d’environ 1 000 kVA démarre et reprend les charges par inverseur automatique, en priorité les ascenseurs, la sécurité, l’éclairage de secours et les cuisines.
Selon quelles normes les tableaux sont-ils construits ?
Les tableaux BT sont testés selon IEC 61439-1 / -2, avec une séparation interne Forme 3b et un indice de protection IP41.
Projets de référence similaires
Projet TurkistanUsage mixte · Turkestan, Kazakhstan

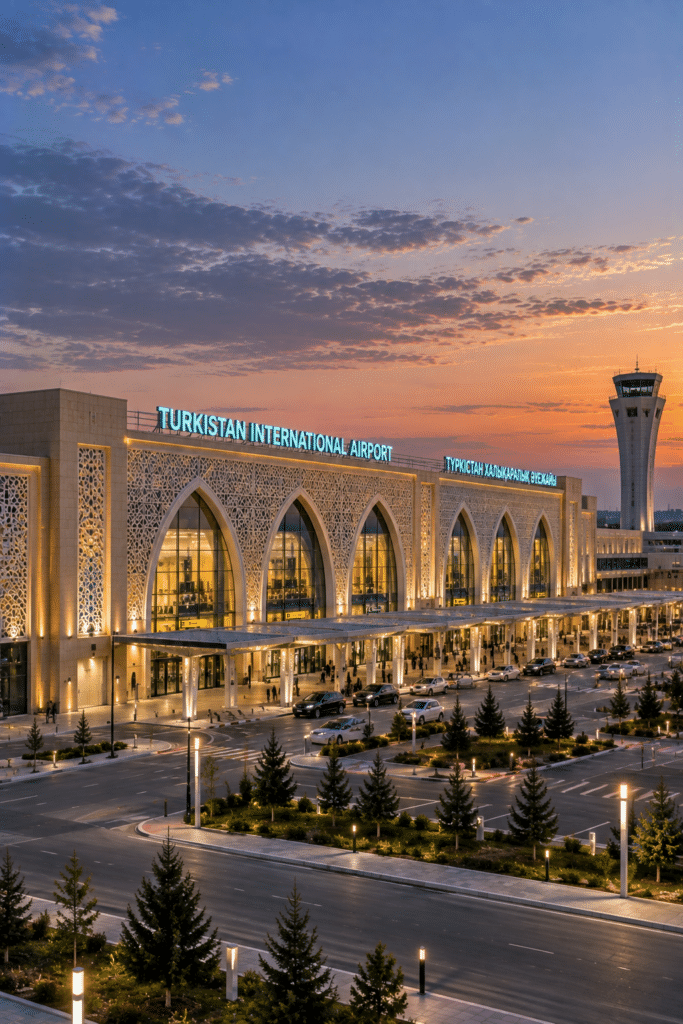

Aéroport international de TurkistanTerminal aéroportuaire · Turkestan, Kazakhstan
