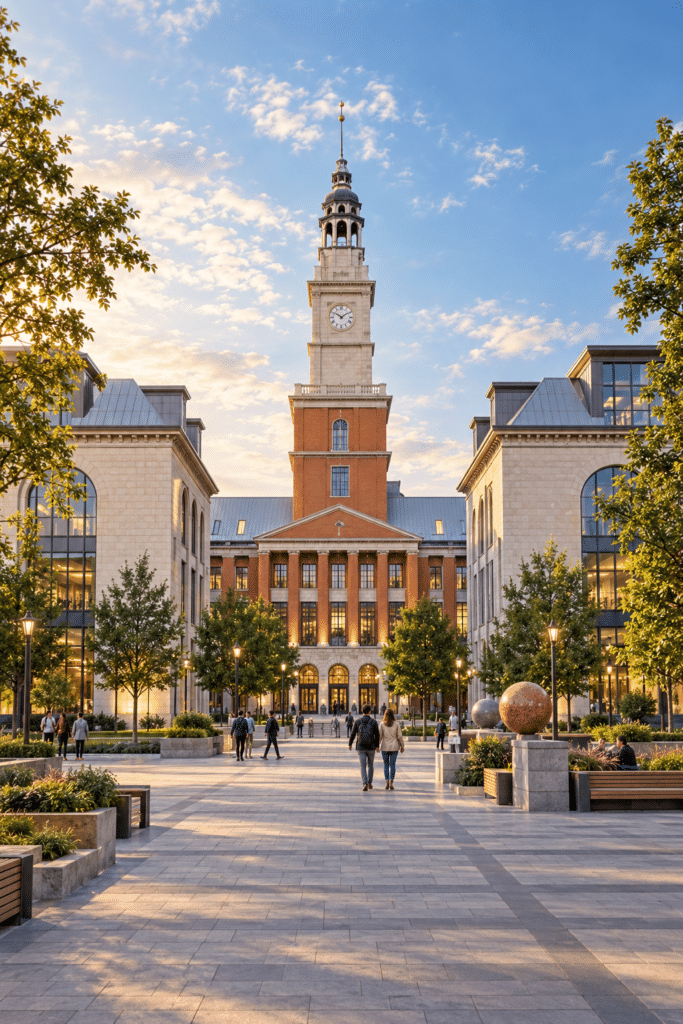

Kaliningrad’daki Immanuel Kant Kampüsü; derslik, laboratuvar, yurt ve sosyal yapıları bir araya getiren bir üniversite kampüsüdür. Devpan bu projede ana dağıtım, bina dağıtım, kompanzasyon ve aydınlatma panolarını sağlamıştır.
Projenin Elektriksel Künyesi
- KonumKaliningrad, Rusya
- Yapı tipiÜniversite kampüsü
- Kurulu güç≈ 6 400 kVA
- Trafo yapılandırması4 × 1 600 kVA
- Ana bara anma akımı2 × 3 200 A
- Kısa süreli dayanma akımı (Icw)65 kA / 1 s
- Devpan kapsamıAlçak gerilim panoları, mühendislik ve saha koordinasyonu
- Doğrulama standardıTS EN / IEC 61439-1, IEC 61439-2
Proje Hakkında
Üniversite kampüslerinde enerji, birbirinden farklı kullanım profillerine sahip çok sayıda yapıya dağıtılır: gündüz yoğun çalışan derslikler, sürekli yük çeken laboratuvarlar, akşam ve gece kullanılan yurtlar ile spor ve sosyal tesisler. Kaliningrad’ın Baltık kıyısındaki nemli ve serin iklimi, teknik hacimlerde yoğuşma riskini artırır ve ısıtma sezonunu uzatır. Bu ölçekteki bir kampüste kurulu güç tipik olarak 6.400 kVA civarındadır. Dağıtım sistemi, yapılar arasında dengeli yük paylaşımı sağlamalı ve bir binadaki arızanın diğerlerini etkilemesini önlemelidir.
Tipik çözümde 10 kV dağıtımdan beslenen dört adet 1.600 kVA trafo, kuplajlı 2 × 3.200 A ana dağıtım bölümlerine bağlanır; binalar bu ana dağıtımdan radyal hatlarla beslenir. Her binada ayrı dağıtım panosu bulunur ve seçici koruma, arızayı ilgili bina ya da kat seviyesinde sınırlar. 2 × 1.250 kVA jeneratör kapasitesi, laboratuvarlardaki kritik ekipmanı, güvenlik sistemlerini ve acil aydınlatmayı destekler. Form 4a – Form 4b yapı ve IP31 – IP41 koruma sınıfı, nemli ortamda güvenli ve uzun ömürlü işletim sağlar.
Devpan Kapsamı ve Pano Mimarisi
Devpan kapsamı, kampüs ana dağıtımından bina ve kat panolarına kadar alçak gerilim sistemini içerir.
- Ana dağıtım panoları (DevPanel): 2 × 3.200 A, 65 kA / 1 s, kuplajlı çift bölüm ve bina çıkışları.
- Bina ve kat panoları (DevBox): Derslik, laboratuvar, yurt ve idari binalar için tali dağıtım.
- Kompanzasyon panoları (DevComp): Değişken kampüs yüküne uyum sağlayan otomatik kademeli kompanzasyon.
- Aydınlatma ve güç panoları (DevPower): Amfi, koridor, dış alan ve acil aydınlatma devreleri.
Teknik Yapılandırma
| Kurulu güç | ≈ 6 400 kVA |
|---|---|
| Trafo yapılandırması | 4 × 1 600 kVA |
| Orta gerilim seviyesi | 10 kV |
| Alçak gerilim / frekans | 400 / 230 V, 50 Hz |
| Ana bara anma akımı | 2 × 3 200 A |
| Kısa süreli dayanma akımı (Icw) | 65 kA / 1 s |
| Formlama (iç ayırma) | Form 4a – Form 4b |
| Koruma sınıfı (IP) | IP31 – IP41 |
| Jeneratör yedeklemesi | 2 × 1 250 kVA |
| Doğrulama standardı | TS EN / IEC 61439-1, IEC 61439-2 |
Bu Projede Kullanılan Devpan Ürünleri
Projeye Özgü Mühendislik Konuları
Çok binalı radyal dağıtım
Her bina ana dağıtımdan ayrı bir hatla beslenir; bakım veya arıza durumunda yalnızca ilgili bina etkilenir.
Farklı kullanım profilleri
Derslik, yurt ve laboratuvar yüklerinin farklı saatlerde tepe yapması, trafo kapasitesinin daha verimli kullanılmasını sağlar.
Nem ve yoğuşma
Baltık iklimine karşı pano içi ısıtıcılar ve uygun IP sınıfı, özellikle bodrum teknik hacimlerde yoğuşmayı önler.
Laboratuvar beslemeleri
Sürekli çalışması gereken laboratuvar cihazları jeneratör destekli ayrı çıkışlardan beslenir.
Sıkça Sorulan Sorular
Immanuel Kant Kampüsü ölçeğinde kurulu güç ne kadardır?
Bu ölçekteki bir üniversite kampüsünde kurulu güç yaklaşık 6.400 kVA, tipik trafo yapılandırması 4 × 1.600 kVA’dır. Ana bara tipik olarak 2 × 3.200 A, kısa süreli dayanım 65 kA / 1 s ve orta gerilim 10 kV olarak planlanır.
Kampüste binalar arası seçicilik nasıl sağlanır?
Ana dağıtımdaki bina çıkış kesicileri ile bina panolarındaki koruma cihazları zaman ve akım bakımından koordine edilir; böylece bir arıza yalnızca kaynağına en yakın kesiciyi açar.
Nemli iklimde panolar nasıl korunur?
Uygun IP sınıfı, termostatlı pano ısıtıcıları ve havalandırılan teknik hacimler, yoğuşmanın izolasyon ve kontaklar üzerindeki etkisini sınırlar.
