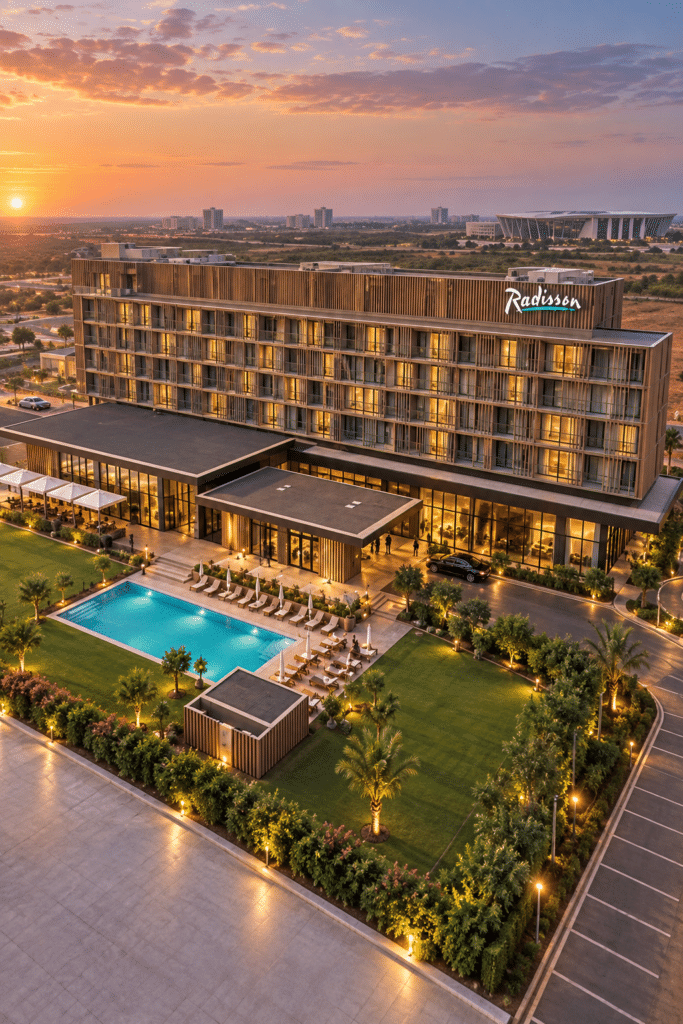

Radisson Dakar, Senegal’in başkenti Dakar’da okyanus kıyısında konumlanan bir otel projesidir. Devpan bu projede ana dağıtım, motor kontrol, kompanzasyon ve aydınlatma panolarını sağlamıştır.
Projenin Elektriksel Künyesi
- KonumDakar, Senegal
- Yapı tipiOtel ve konaklama
- Kurulu güç≈ 3 200 kVA
- Trafo yapılandırması2 × 1 600 kVA
- Ana bara anma akımı2 × 2 500 A
- Kısa süreli dayanma akımı (Icw)65 kA / 1 s
- Devpan kapsamıAlçak gerilim panoları, mühendislik ve saha koordinasyonu
- Doğrulama standardıTS EN / IEC 61439-1, IEC 61439-2
Proje Hakkında
Okyanus kıyısındaki bir otelde elektrik dağıtımının iki temel düşmanı vardır: tuzlu ve nemli hava ile şebekedeki gerilim dalgalanmaları. Dakar gibi kıyı şehirlerinde klima, soğutma grupları ve pompalar yıl boyunca yüksek yükte çalışır; kısa kesintiler bile misafir konforunu, mutfak ve soğuk oda işletmesini doğrudan etkiler. Bu nedenle dağıtım sistemi hem korozif ortama dayanıklı hem de şebeke olaylarına hızlı ve öngörülebilir tepki verebilecek şekilde kurgulanmalıdır.
Bu ölçekteki bir otel için tipik yapı, 30 kV orta gerilimden beslenen yaklaşık 2 × 1.600 kVA trafo ve iki bölümlü, kuplajlı 2 × 2.500 A ana dağıtım panosudur. Bir trafo devre dışı kaldığında kritik yükler diğer bara üzerinden beslenmeye devam eder; 1.000 kVA sınıfındaki jeneratör ise otomatik transfer ile güvenlik ve öncelikli yükleri üstlenir. Form 3b – Form 4a iç ayrım, bakım sırasında komşu fonksiyonel birimlerin enerjili kalmasına imkân tanır.
Devpan Kapsamı ve Pano Mimarisi
Devpan kapsamı, orta gerilim sonrası alçak gerilim ana dağıtımından misafir katlarına ve mekanik tesisat beslemelerine kadar uzanır.
- Ana dağıtım panoları (DevPanel): tipik 2 × 2.500 A, 65 kA / 1 s, bara kuplajı ve jeneratör transfer düzeniyle iki bölümlü ana dağıtım.
- Motor kontrol merkezleri (DevControl): soğutma grupları, klima santralleri ve pompalar için sürücülü ve yol vericili MCC panoları.
- Tali dağıtım panoları (DevBox): kat, mutfak, çamaşırhane ve ortak alan panoları; IP31 – IP41 koruma sınıfı.
- Kompanzasyon panoları (DevComp): yoğun motor yüküne karşı harmonik filtreli, kademeli reaktif güç kompanzasyonu.
- Aydınlatma ve güç panoları (DevPower): lobi, restoran, cephe ve peyzaj aydınlatması için senaryo kontrollü dağıtım.
Teknik Yapılandırma
| Kurulu güç | ≈ 3 200 kVA |
|---|---|
| Trafo yapılandırması | 2 × 1 600 kVA |
| Orta gerilim seviyesi | 30 kV |
| Alçak gerilim / frekans | 400 / 230 V, 50 Hz |
| Ana bara anma akımı | 2 × 2 500 A |
| Kısa süreli dayanma akımı (Icw) | 65 kA / 1 s |
| Formlama (iç ayırma) | Form 3b – Form 4a |
| Koruma sınıfı (IP) | IP31 – IP41 |
| Jeneratör yedeklemesi | 1 × 1 000 kVA |
| Doğrulama standardı | TS EN / IEC 61439-1, IEC 61439-2 |
Bu Projede Kullanılan Devpan Ürünleri
Projeye Özgü Mühendislik Konuları
Kıyı iklimine dayanıklılık
Tuzlu ve nemli hava için boya sistemi, kaplamalı bakır bara ve havalandırma düzeni birlikte değerlendirilir; pano odalarında iklimlendirilmiş ortam tercih edilir.
Kuplajlı çift bara
İki trafo iki ayrı bara bölümünü besler; arıza veya bakımda kuplaj kesicisi ile otel tek trafo üzerinden işletilebilir.
Jeneratör yük önceliği
Jeneratör devreye girdiğinde asansörler, yangın sistemleri ve soğuk odalar önce, konfor yükleri kademeli olarak beslenir.
Harmonik yönetimi
Frekans konvertörlü pompa ve fan yükleri harmonik üretir; kompanzasyondaki filtre reaktörleri rezonans riskini azaltır.
Sıkça Sorulan Sorular
Radisson Dakar ölçeğindeki bir otelde kurulu güç ne kadardır?
Bu ölçekteki bir otelde kurulu güç yaklaşık 3.200 kVA, tipik trafo yapılandırması 2 × 1.600 kVA’dır. Ana bara tipik olarak 2 × 2.500 A, kısa süreli dayanım 65 kA / 1 s olarak planlanır; tesis 30 kV orta gerilimden beslenir ve yaklaşık 1.000 kVA jeneratörle desteklenir.
Otel panolarında neden Form 3b – Form 4a ayrım tercih edilir?
Oteller 7/24 işletilir ve tam enerji kesintisi nadiren mümkündür. İç ayrım, bir çıkışta bakım yapılırken diğer fonksiyonel birimlerin enerjili ve güvenli kalmasını sağlar.
Kıyı ortamında panoların ömrü nasıl korunur?
Pano odasının iklimlendirilmesi, uygun IP sınıfı, korozyona dayanıklı yüzey işlemleri ve periyodik termal kamera kontrolleri, tuzlu havanın bağlantı noktalarına etkisini önemli ölçüde azaltır.
