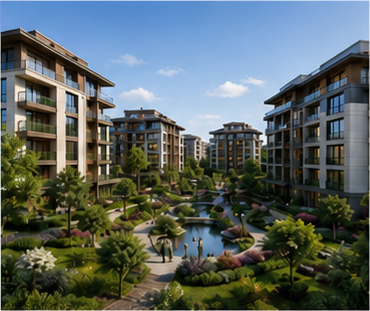

Suryapı Bahçekaya, bahçe ve teras kullanımının öne çıktığı, orta yükseklikte bloklardan oluşan bir konut yerleşkesidir. Devpan bu projede ana dağıtım panolarını, blok sayaç panolarını ve bahçe katı ile teras dairelerine hizmet eden dış besleme kollarını üretmiştir.
Projenin Elektriksel Künyesi
- Konumİstanbul, Türkiye
- Yapı tipiKonut yerleşkesi
- Kurulu güç≈ 4 800 kVA
- Trafo yapılandırması3 × 1 600 kVA
- Ana bara anma akımı2 × 2 500 A
- Kısa süreli dayanma akımı (Icw)65 kA / 1 s
- Devpan kapsamıAlçak gerilim panoları, mühendislik ve saha koordinasyonu
- Doğrulama standardıTS EN / IEC 61439-1, IEC 61439-2
Proje Hakkında
Bahçe ve teras kullanımının yoğun olduğu konut projelerinde, dairelere ait elektrik tesisatı bina kabuğunun dışına taşar. Bahçe katı dairelerinin dış prizleri, teras aydınlatması ve peyzaj sulama noktaları; daire panosundan beslenen ancak dış ortam koşullarına maruz kalan devrelerdir.
Suryapı Bahçekaya’da bu devreler için koruma stratejisi ayrıca ele alınır. Dış ortama çıkan her kol 30 mA kaçak akım korumasıyla donatılır; buat ve priz kutularının koruma sınıfı yükseltilir. Ortak bahçe alanları ise daire tesisatından bağımsız, yönetim tarafından işletilen ayrı bir kolda toplanır. Blok dağıtımı standart konut mimarisiyle çözülür.
Devpan Kapsamı ve Pano Mimarisi
Devpan kapsamı, ana dağıtımdan blok sayaç panolarına ve dış alan besleme kollarına uzanır.
- Ana dağıtım panoları (DevPanel): 2.500 A sınıfı, 65 kA / 1 s, bara birleştiricili ana dağıtım.
- Blok tali dağıtım ve sayaç panoları (DevBox): Abone ölçümü ve kat dağıtımı.
- Dış alan besleme kolları: Bahçe katı prizleri, teras aydınlatması ve sulama noktaları için kaçak akım korumalı çıkışlar.
- Ortak bahçe panoları (DevPower): Yönetim tarafından işletilen peyzaj aydınlatma ve sulama kolları.
- Kompanzasyon (DevComp): %7 detuned reaktörlü kademeli otomatik kompanzasyon.
Teknik Yapılandırma
| Kurulu güç | ≈ 4 800 kVA |
|---|---|
| Trafo yapılandırması | 3 × 1 600 kVA |
| Orta gerilim seviyesi | 34,5 kV |
| Alçak gerilim / frekans | 400 / 230 V, 50 Hz |
| Ana bara anma akımı | 2 × 2 500 A |
| Kısa süreli dayanma akımı (Icw) | 65 kA / 1 s |
| Formlama (iç ayırma) | Form 3b – Form 4a |
| Koruma sınıfı (IP) | IP31 – IP41 |
| Jeneratör yedeklemesi | 2 × 1 000 kVA |
| Doğrulama standardı | TS EN / IEC 61439-1, IEC 61439-2 |
Bu Projede Kullanılan Devpan Ürünleri
Projeye Özgü Mühendislik Konuları
Dış ortama çıkan devrelerde koruma
Bahçe ve teras devreleri 30 mA kaçak akım korumasıyla donatılır. Bu devrelerin ana daire kolundan ayrı korunması, dışarıdaki bir arızanın daire içi beslemeyi kesmesini önler.
Daire ve ortak bahçe ayrımı
Daireye ait bahçe kullanımı ile yönetimin işlettiği ortak peyzaj alanları ayrı kollardan beslenir; ölçüm sorumluluğu ve bakım yetkisi birbirine karışmaz.
Buat ve priz kutularının koruma sınıfı
Dış alan bağlantı noktalarında koruma sınıfı yükseltilir; conta ve kablo giriş elemanları yağmur ile sulama suyuna dayanacak biçimde seçilir.
Sulama sistemi beslemesi
Otomatik sulama vanaları ve pompaları ayrı bir kolda toplanır; zaman ayarlı çalışma nedeniyle bu kolun ölçümü ortak alan tüketimine dâhil edilir.
Sıkça Sorulan Sorular
Bahçeli dairelerde dış devreler neden ayrı korunur?
Çünkü dış ortamdaki bir arıza — su girmesi, hasarlı priz, yağmurda kısa devre — daire içi beslemeyi de kesebilir. Dış kolun 30 mA kaçak akım korumasıyla ayrı korunması, arızayı kaynağında sınırlar ve dairede yaşamı etkilemez.
Ortak bahçe ile daire bahçesi elektriksel olarak nasıl ayrılır?
Daireye tahsis edilen bahçe alanı daire panosundan, yönetimin işlettiği ortak peyzaj alanları ise ayrı bir ortak alan kolundan beslenir. Bu ayrım hem tüketimin doğru kişiye faturalanmasını hem de bakım yetkisinin net olmasını sağlar.
Suryapı Bahçekaya için kurulu güç ne kadardır?
Bu ölçekteki bir konut yerleşkesinde kurulu güç yaklaşık 4.800 kVA, tipik trafo yapılandırması 3 × 1.600 kVA’dır. Ana bara anma akımı 2 × 2.500 A olarak planlanır.
