Moskova’daki Verkhoyanskaya Konut Kompleksi, konut blokları ve kapalı otoparktan oluşan bir yaşam alanıdır. Devpan bu projede ana dağıtım, kat dağıtım, kompanzasyon ve ortak alan panolarını sağlamıştır.
Projenin Elektriksel Künyesi
- KonumMoskova, Rusya
- Yapı tipiKonut yerleşkesi
- Kurulu güç≈ 3 200 kVA
- Trafo yapılandırması2 × 1 600 kVA
- Ana bara anma akımı2 × 2 500 A
- Kısa süreli dayanma akımı (Icw)65 kA / 1 s
- Devpan kapsamıAlçak gerilim panoları, mühendislik ve saha koordinasyonu
- Doğrulama standardıTS EN / IEC 61439-1, IEC 61439-2
Proje Hakkında
Çok katlı konut yapılarında enerji, dikey kolon hatları üzerinden onlarca kata taşınır; bu da gerilim düşümü, kısa devre seviyeleri ve kat panolarının erişilebilirliği açısından dikkatli bir planlama gerektirir. Kapalı otoparklar, havalandırma ve duman tahliye fanlarının yanı sıra giderek artan elektrikli araç şarj taleplerini de beraberinde getirir. Moskova’nın uzun ısıtma sezonu, ortak sistemlerin yılın büyük bölümünde çalışmasına neden olur. Bu ölçekteki bir komplekste kurulu güç tipik olarak 3.200 kVA civarındadır.
Tipik mimaride 10 kV şebekeden beslenen iki adet 1.600 kVA trafo, kuplajlı 2 × 2.500 A ana dağıtım panosuna bağlanır. Her blok, ana dağıtımdan çıkan kolon hatlarıyla beslenir ve kat panolarında daire sayaçları merkezi okuma sistemine uygun olarak düzenlenir. Otopark için ayrılan çıkışlar, ileride şarj istasyonlarının eklenebilmesi amacıyla yedek kapasiteyle planlanır. Yangın güvenliği yükleri 1 × 1.000 kVA jeneratör destekli ayrı bir baradan beslenir; Form 3b – Form 4a yapı güvenli bakım sağlar.
Devpan Kapsamı ve Pano Mimarisi
Devpan kapsamı, ana dağıtımdan kat panolarına ve otopark beslemelerine kadar kompleksin alçak gerilim sistemini içerir.
- Ana dağıtım panoları (DevPanel): 2 × 2.500 A, 65 kA / 1 s, kuplajlı iki bölüm ve kolon hattı çıkışları.
- Kat ve sayaç panoları (DevBox): Daire sayaç grupları ve ortak alan çıkışları için kat bazlı dağıtım.
- Kompanzasyon panoları (DevComp): Asansör, pompa ve fan yüklerine yönelik otomatik kompanzasyon.
- Aydınlatma ve güç panoları (DevPower): Otopark, merdiven, lobi ve dış alan aydınlatması.
Teknik Yapılandırma
| Kurulu güç | ≈ 3 200 kVA |
|---|---|
| Trafo yapılandırması | 2 × 1 600 kVA |
| Orta gerilim seviyesi | 10 kV |
| Alçak gerilim / frekans | 400 / 230 V, 50 Hz |
| Ana bara anma akımı | 2 × 2 500 A |
| Kısa süreli dayanma akımı (Icw) | 65 kA / 1 s |
| Formlama (iç ayırma) | Form 3b – Form 4a |
| Koruma sınıfı (IP) | IP31 – IP41 |
| Jeneratör yedeklemesi | 1 × 1 000 kVA |
| Doğrulama standardı | TS EN / IEC 61439-1, IEC 61439-2 |
Bu Projede Kullanılan Devpan Ürünleri
Projeye Özgü Mühendislik Konuları
Dikey kolon hatları
Kolon hatları gerilim düşümü ve kısa devre seviyesine göre boyutlandırılır; üst katlarda da gerilim sınırlar içinde kalır.
Elektrikli araç şarjı
Otopark panolarında yedek çıkışlar ve bara kapasitesi bırakılarak şarj istasyonlarının sonradan eklenmesine olanak tanınır.
Merkezi sayaç okuma
Daire sayaçları, uzaktan okuma sistemine bağlanabilecek şekilde kat panolarında gruplanır.
Güvenlik yüklerinin ayrılması
Duman tahliyesi, yangın pompaları ve acil aydınlatma, jeneratör destekli ayrı bir baradan beslenir.
Sıkça Sorulan Sorular
Verkhoyanskaya Konut Kompleksi ölçeğinde kurulu güç ne kadardır?
Bu ölçekteki bir konut kompleksinde kurulu güç yaklaşık 3.200 kVA, tipik trafo yapılandırması 2 × 1.600 kVA’dır. Ana bara tipik olarak 2 × 2.500 A, kısa süreli dayanım 65 kA / 1 s ve orta gerilim 10 kV olarak planlanır.
Elektrikli araç şarjı sonradan eklenebilir mi?
Evet; otopark panoları yedek çıkışlar ve ek bara kapasitesiyle tasarlandığında, şarj istasyonları ana dağıtımda değişiklik gerekmeden eklenebilir.
Konut panolarında Form 3b – Form 4a neden yeterlidir?
Konut dağıtımında çıkışların çoğu standart kat beslemeleridir; Form 3b – Form 4a bölmeleme, bakım güvenliğini sağlarken pano boyutunu ve maliyeti makul düzeyde tutar.
Benzer Referans Projeler

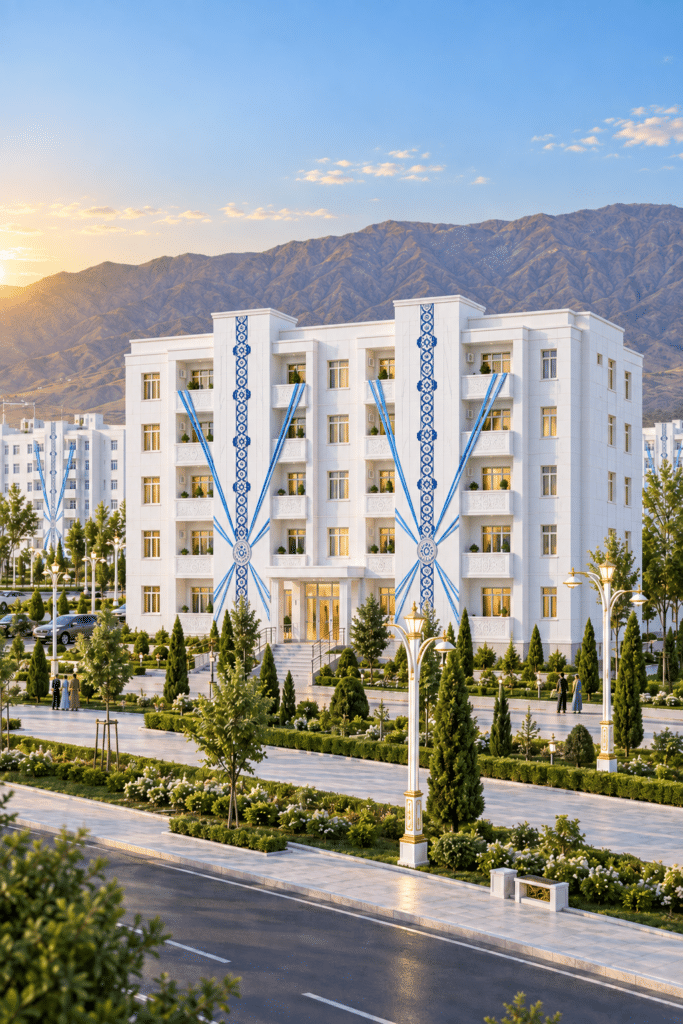

Arkadağ 76 Blok Konut ProjesiKonut yerleşkesi · Arkadağ, Türkmenistan

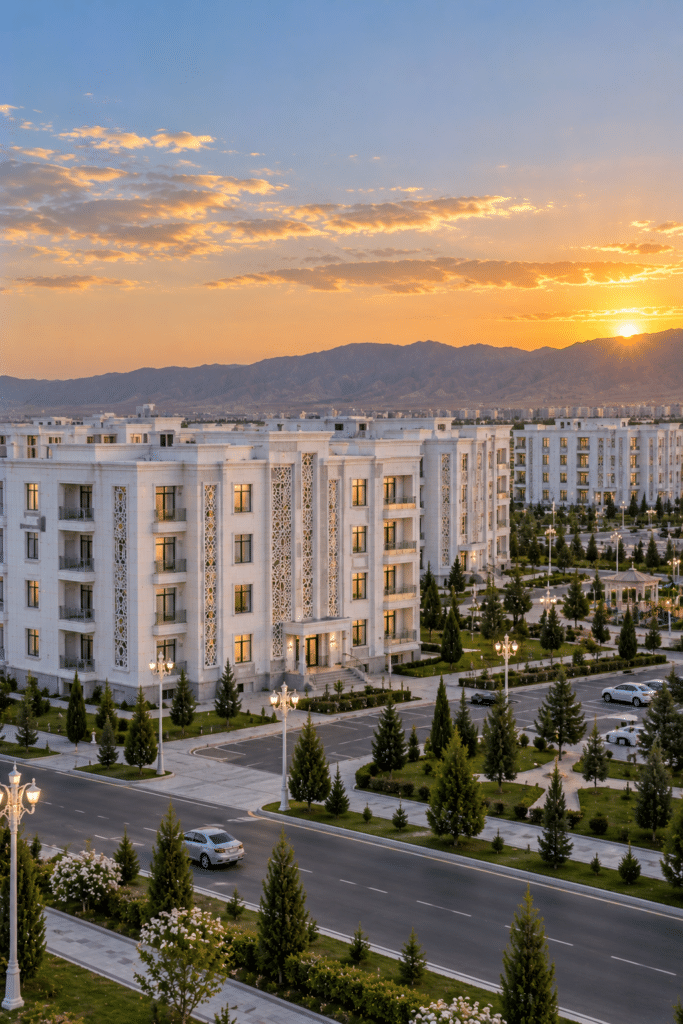

Aşgabat Taslama Konut ProjesiKonut yerleşkesi · Aşkabat, Türkmenistan
