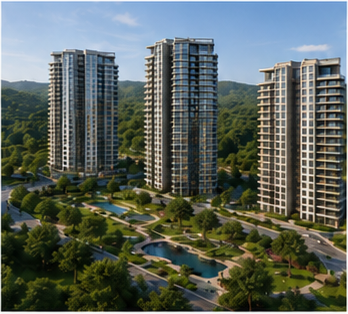

İstanbul Çamlıvadi Avrupa Konutları, vadi topografyasına yerleşen ve geniş peyzaj alanları içeren bir konut yerleşkesidir. Devpan bu projede ana dağıtım panolarını, blok panolarını, drenaj pompa kollarını ve peyzaj aydınlatma panolarını üretmiştir.
Projenin Elektriksel Künyesi
- Konumİstanbul, Türkiye
- Yapı tipiKonut yerleşkesi
- Kurulu güç≈ 4 800 kVA
- Trafo yapılandırması3 × 1 600 kVA
- Ana bara anma akımı2 × 2 500 A
- Kısa süreli dayanma akımı (Icw)65 kA / 1 s
- Devpan kapsamıAlçak gerilim panoları, mühendislik ve saha koordinasyonu
- Doğrulama standardıTS EN / IEC 61439-1, IEC 61439-2
Proje Hakkında
Vadi tabanına yerleşen yerleşkelerde yüzey suyu yönetimi elektrik altyapısının doğrudan parçasıdır. Yağış sonrası biriken suyun tahliyesi drenaj pompalarına bağlıdır; bu pompaların beslemesi kesintiye uğradığında sorun elektriksel olmaktan çıkıp yapısal bir riske dönüşür.
Çamlıvadi Avrupa Konutları’nda drenaj ve terfi pompaları ayrı korunan bir kolda toplanır ve jeneratör destekli beslemeye alınır. Peyzaj aydınlatması vadi boyunca dağıldığı için küçük gruplara bölünür; her grup ayrı korunur. Blok panoları ise kot farkı gözetilerek konumlandırılır, böylece en uzak bloğa kadar gerilim düşümü sınır içinde kalır.
Devpan Kapsamı ve Pano Mimarisi
Devpan kapsamı, ana dağıtımdan blok panolarına, drenaj pompa kollarına ve peyzaj aydınlatmasına uzanır.
- Ana dağıtım panoları (DevPanel): 2.500 A sınıfı, 65 kA / 1 s, bara birleştiricili ana dağıtım.
- Blok tali dağıtım ve sayaç panoları (DevBox): Kot farkı gözetilerek konumlandırılmış tali kademe.
- Drenaj ve terfi pompa kolu: Jeneratör destekli, ayrı korunan besleme; yedek pompa otomatik devreye alma.
- Peyzaj aydınlatma panoları (DevPower): Vadi boyunca küçük gruplara bölünmüş aydınlatma kolları.
- Kompanzasyon (DevComp): Reaktörlü kademeli otomatik kompanzasyon.
Teknik Yapılandırma
| Kurulu güç | ≈ 4 800 kVA |
|---|---|
| Trafo yapılandırması | 3 × 1 600 kVA |
| Orta gerilim seviyesi | 34,5 kV |
| Alçak gerilim / frekans | 400 / 230 V, 50 Hz |
| Ana bara anma akımı | 2 × 2 500 A |
| Kısa süreli dayanma akımı (Icw) | 65 kA / 1 s |
| Formlama (iç ayırma) | Form 3b – Form 4a |
| Koruma sınıfı (IP) | IP31 – IP41 |
| Jeneratör yedeklemesi | 2 × 1 000 kVA |
| Doğrulama standardı | TS EN / IEC 61439-1, IEC 61439-2 |
Bu Projede Kullanılan Devpan Ürünleri
Projeye Özgü Mühendislik Konuları
Drenaj pompalarının süreklilik sınıfı
Yüzey suyu tahliyesi kritik yüktür. Drenaj kolu jeneratör destekli beslemeye alınır ve yedek pompa otomatik devreye girecek şekilde kurgulanır.
Islak ortamda pompa panosu
Pompa panoları su basma riski olan kotların üzerine yerleştirilir; koruma sınıfı ve kablo giriş sızdırmazlığı ıslak ortam koşullarına göre seçilir.
Peyzaj aydınlatmasında grup ayrımı
Vadi boyunca uzanan aydınlatma küçük gruplara bölünür; bir gruptaki arıza yerleşke aydınlatmasının tamamını etkilemez.
Kot farkına göre pano konumu
Blok panoları, en uzak bloğun gerilim düşümü sınırını aşmayacağı noktalara yerleştirilir; kablo kesitleri gerçek güzergâh uzunluğuna göre hesaplanır.
Sıkça Sorulan Sorular
Drenaj pompaları neden jeneratör destekli beslenir?
Çünkü yüzey suyu tahliyesi kesintiye uğradığında sorun elektriksel olmaktan çıkar ve yapısal bir riske dönüşür. Özellikle vadi tabanındaki yerleşkelerde şiddetli yağış sırasında oluşacak bir elektrik kesintisi, su birikmesine ve bodrum katlarının su almasına yol açabilir.
Peyzaj aydınlatması neden gruplara bölünür?
Üç nedenle: bir gruptaki arıza yerleşkenin tamamını karanlıkta bırakmaz, gece saatlerine göre kademeli senaryo uygulanabilir ve arıza tespiti kolaylaşır çünkü sorun doğrudan ilgili grupla sınırlanır.
Çamlıvadi Avrupa Konutları için kurulu güç ne kadardır?
Bu ölçekteki bir konut yerleşkesinde kurulu güç yaklaşık 4.800 kVA, tipik trafo yapılandırması 3 × 1.600 kVA’dır. Ana bara anma akımı 2 × 2.500 A olarak planlanır.
