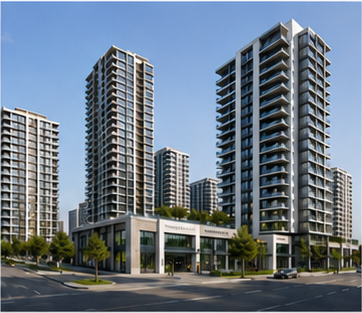

İstanbul Yamanevler Avrupa Konutları, toplu ulaşım aksına yakın, yüksek yoğunluklu bir konut projesidir. Devpan bu projede ana dağıtım panolarını, blok sayaç panolarını ve asansör ile otopark gruplarını besleyen motor kollarını üretmiştir.
Projenin Elektriksel Künyesi
- Konumİstanbul, Türkiye
- Yapı tipiKonut yerleşkesi
- Kurulu güç≈ 4 800 kVA
- Trafo yapılandırması3 × 1 600 kVA
- Ana bara anma akımı2 × 2 500 A
- Kısa süreli dayanma akımı (Icw)65 kA / 1 s
- Devpan kapsamıAlçak gerilim panoları, mühendislik ve saha koordinasyonu
- Doğrulama standardıTS EN / IEC 61439-1, IEC 61439-2
Proje Hakkında
Yoğun konut projelerinde asansör grupları, toplam kurulu güç içinde küçük bir paya sahip olmalarına rağmen dağıtım tasarımını belirgin biçimde etkiler. Kalkış akımları ani ve tekrarlayıcıdır; frekans konvertörlü sürücüler harmonik üretir ve rejeneratif sürücüler şebekeye geri besleme yapabilir.
Yamanevler Avrupa Konutları’nda asansör besleme kolları ayrı korunur ve kesici açma eğrileri kalkış akımını arıza olarak yorumlamayacak biçimde seçilir. Otopark tarafında jet fan grupları ve aydınlatma ayrı bir kolda toplanır. Kompanzasyon, asansör sürücülerinin ürettiği harmoniklere karşı reaktörlü olarak kurgulanır ve kondansatör gruplarının rezonansa girmesi engellenir.
Devpan Kapsamı ve Pano Mimarisi
Devpan kapsamı, ana dağıtımdan blok sayaç panolarına ve motor besleme kollarına uzanır.
- Ana dağıtım panoları (DevPanel): 2.500 A sınıfı, 65 kA / 1 s, bara birleştiricili ana dağıtım.
- Blok tali dağıtım ve sayaç panoları (DevBox): Abone ölçümü ve kat dağıtımı.
- Asansör ve hidrofor besleme kolları: Kalkış akımını gözeten koruma ayarı ve ayrı korunan çıkışlar.
- Otopark panoları (DevPower): Jet fan besleme, aydınlatma ve yangın senaryosu ayrımı.
- Kompanzasyon (DevComp): %7 detuned reaktörlü kademeli otomatik kompanzasyon.
Teknik Yapılandırma
| Kurulu güç | ≈ 4 800 kVA |
|---|---|
| Trafo yapılandırması | 3 × 1 600 kVA |
| Orta gerilim seviyesi | 34,5 kV |
| Alçak gerilim / frekans | 400 / 230 V, 50 Hz |
| Ana bara anma akımı | 2 × 2 500 A |
| Kısa süreli dayanma akımı (Icw) | 65 kA / 1 s |
| Formlama (iç ayırma) | Form 3b – Form 4a |
| Koruma sınıfı (IP) | IP31 – IP41 |
| Jeneratör yedeklemesi | 2 × 1 000 kVA |
| Doğrulama standardı | TS EN / IEC 61439-1, IEC 61439-2 |
Bu Projede Kullanılan Devpan Ürünleri
Projeye Özgü Mühendislik Konuları
Asansör kalkış akımı ve koruma ayarı
Asansör sürücüleri kalkışta kısa süreli yüksek akım çeker. Kesici manyetik açma eşiği bu geçici akımın üzerinde, ancak arıza akımının altında kalacak biçimde ayarlanır.
Rejeneratif sürücü ve geri besleme
Rejeneratif asansör sürücüleri iniş sırasında şebekeye enerji verebilir. Ölçüm ve koruma düzeni bu çift yönlü akışı dikkate alacak şekilde seçilir.
Harmonik kaynaklı rezonans riski
Sürücü yoğunluğu 5. ve 7. harmonikleri artırır. Reaktörlü kompanzasyon kullanılarak kondansatör gruplarının bu harmoniklerle rezonansa girmesi önlenir.
Otopark jet fan senaryoları
Jet fanlar normal işletmede düşük devirde, duman tahliye senaryosunda tam devirde çalışır; motor çıkışları ve koruma iki rejime göre seçilir.
Sıkça Sorulan Sorular
Asansör besleme kolu neden ayrı korunur?
Çünkü asansör yükü karakteristik olarak diğer konut yüklerinden farklıdır: kalkışta kısa süreli yüksek akım çeker ve sürücüsü harmonik üretir. Ayrı korunan bir kol, hem açma eğrisinin bu karaktere göre ayarlanmasını hem de bir asansör arızasının kat aydınlatmasını etkilememesini sağlar.
Rejeneratif asansör sürücüleri panoyu nasıl etkiler?
Rejeneratif sürücüler, kabin inerken açığa çıkan enerjiyi şebekeye geri verir. Bu, ölçüm yönünün çift taraflı olabileceği anlamına gelir; enerji analizörü ve koruma elemanları bu çift yönlü akışa uygun seçilmelidir.
Yamanevler Avrupa Konutları için kurulu güç ne kadardır?
Bu ölçekteki bir konut projesinde kurulu güç yaklaşık 4.800 kVA, tipik trafo yapılandırması 3 × 1.600 kVA’dır. Ana bara anma akımı 2 × 2.500 A olarak planlanır.
